"БИНАФОН-Н3" - КОМПЛЕКС ДЛЯ ВЫЯВЛЕНИЯ КАНАЛОВ УТЕЧКИ РЕЧЕВОЙ ИНФОРМАЦИИ

Артикул
Цена по запросу
Минимальный заказ 10'000 рублей

Товар отсутствует

Комплекс "БИНАФОН-Н3" предназначен для выполнения следующих работ:
  • Обнаружение излучения передатчиков информации в ИК-диапазоне;
  • Выявление акустических и виброакустических каналов утечки информации;
  • Установление фактов подключения средств съема информации, передающих сигналы по "слаботочным" проводным коммуникациям или силовым сетям переменного тока;
  • Фиксация магнитных полей, излучаемых техническими средствами обработки информации и проводными кабельными линиями;
  • Обнаружение эффекта акустоэлектрического преобразования в оконечных устройствах;
  • Проведение спектрального анализа сигналов в звуковом и высокочастотном диапазонах, а также демодуляция АМ и FM сигналов.

Комплекс "БИНАФОН-Н3" обеспечивает выявление фактов передачи информации по указанным выше каналам, прослушивание ее громкоговорителем или головными телефонами и запись контролируемых сигналов на SD карту памяти.

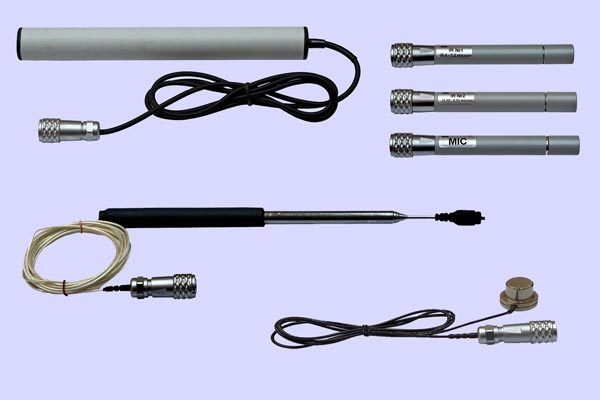

В состав комплекса входят следующие датчики:
  • Датчики инфракрасного излучения, предназначенные для обнаружения источников излучения в коротковолновом и длинноволновом диапазонах;
  • Внешний микрофон на телескопической штанге, позволяющий оценить утечку акустической информации по вентиляционным каналам, имеющимся сквозным щелям, трещинам и нарушениям уплотнителей.
  • Датчик звукового давления, предназначенный для оценки ослабления уровня звуковых сигналов при прохождении их через строительные конструкции.
  • Виброакустический датчик, предназначенный для оценки виброакустических свойства ограждающих конструкций и инженерных коммуникаций.
  • Магнитная антенна, предназначенная для выявления побочных электромагнитных излучений в звуковом диапазоне частот.
  • Кабельный усилитель, предназначенный для обнаружения эффекта акустоэлектрического преобразования в оконечных устройствах.
СОСТАВ КОМПЛЕКТА:

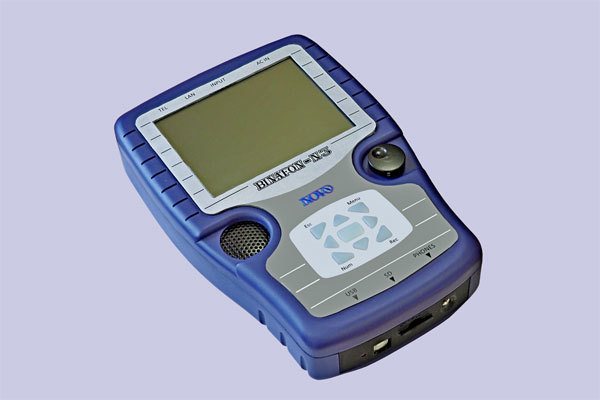

  • Основной блок "БИНАФОН-Н3"
  • Внешний микрофон на телескопической штанге
  • Магнитная антенна
  • Датчик инфракрасного излучения-2 шт.
  • Датчик виброакустический
  • Измеритель звукового давления
  • Кабель с внешним усилителем
  • Комплект соединительных кабелей
  • Головные телефоны
  • Сетевой адаптер 220В/12 В
  • Зарядное устройство и комплект LiIon аккумуляторов (опционально)
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
ОСНОВНОЙ БЛОК
АНАЛИЗ ВЫСОКОЧАСТОТНЫХ СИГНАЛОВ
Диапазон рабочих частот входного сигнала (по уровню 3 дБ), кГц 10 - 100000
Время формирования панорамы рабочего диапазона частот (с полосой пропускания 5000 кГц), сек 0.5, не более
Ширина полос пропускания входного сигнала, кГц 5000 / 250 / 12.5
Чувствительность по входу (при отношении с/ш 10 дБ), дБм/Гц минус 110, не более
Максимальный уровень входного сигнала, дБм 13, не менее
Максимальная полоса пропускания (по уровню 3дБ), МГц 5, не менее
Минимальное разрешение по частоте, Гц 12, не более
Входное сопротивление, Ом 50
АНАЛИЗ НИЗКОЧАСТОТНЫХ СИГНАЛОВ
Диапазон частот входного сигнала (по уровню-3дБ), Гц 100 - 25000
Чувствительность по входу (при соотношении с/ш 10 дБ)в полосе 1 Гц, нВ 50, не более
Ширина полос пропускания входного сигнала, Гц 25000 / 2500 / 250
Максимальная полоса пропускания (по уровню 3дБ), кГц 25, не менее
Минимальное разрешение по частоте, Гц 0.5, не более
Максимальная амплитуда входного сигнала, В 10, не менее
Входное сопротивление (на разъемах TEL, LAN), кОм 100
Входное сопротивление (на разъеме INPUT), кОм 50
ОСНОВНОЙ БЛОК
ОБЩИЕ ХАРАКТЕРИСТИКИ
Напряжение смещения, В от -17 до +17, с шагом 1
Выходное сопротивление источника напряжения смещения, Ом 1000
Напряжение пробоя гальванической развязки, В 1500, не менее
Проходная емкость гальванической развязки, пФ 50, не более
Напряжение питания от внешнего адаптера, В 12.6 ±0.1
Ток потребления, мА 800, не более
Габариты основного блока, мм 175 х 270 х 50, не более
Вес основного блока, кг 1.5, не более
ДАТЧИКИ
ДАТЧИКИ ИНФРАКРАСНОГО ИЗЛУЧЕНИЯ
Спектральный диапазон чувствительности (по уровню 50% от максимума), нм
-IR №1
-IR №2


от 780±50 до 1050±50
от 1000±50 до 1900±50
Длина волны максимальной чувствительности, нм
-IR №1
-IR №2

900 ±50
1700 ±50
Обнаружительная способность, cm * Hz 1/2/W
-IR №1
-IR №2


3,5*1012
1,7*1012
ДАТЧИК ЗВУКОВОГО ДАВЛЕНИЯ
Уровень собственных шумов, дБ 27, не более
Чувствительность (на частоте 1 кГц), мВ/Па 200
Частотный диапазон (по уровню -3 дБ), Гц 100-10000
Максимальное звуковое давление, дБ 94
ВИБРОАКУСТИЧЕСКИЙ ДАТЧИК
Частотный диапазон ( по уровню -3 дБ), Гц 100-8000
Чувствительность, мВ/г, не менее 100
ВНЕШНИЙ МИКРОФОН НА ТЕЛЕСКОПИЧЕСКОЙ ШТАНГЕ
Чувствительность (на частоте 1 кГц), мВ/Па 200
Частотный диапазон ( по уровню -3 дБ), Гц 100-10000
Максимальное звуковое давление, дБ 94
МАГНИТНАЯ АНТЕННА
Коэффициент усиления, дБ 0;20
Частотный диапазон ( по уровню -3 дБ), Гц 100-8000
