Особенности модели:
— Высокая чувствительность;
— Пылевлагозащищенный корпус в соответствии с IP68 (глубина погружения до 6 метров);
— 8 программ обнаружения;
— 4 уровня чувствительности (3 фиксированных + 1 настраиваемый пользователем);
— Быстрая отстройка от грунта;
— Функция "SPHINX MAGNETIC"™;
— Функция "Дайв" (Dive);
— Статический режим – режим локализации цели;
— Система защиты от помех;
— Многотональная звуковая индикация;
— 2 звуковых схемы индикации;
— Световая, звуковая и вибросигнализация + фонарь с функцией отключения;
— Индикация разряда батареи;
— Низкое энергопотребление;
— Широкий диапазон рабочих температур;
— Эргономичная конструкция;
— Режим "потери" (в течении 40 минут прибор сигнализирует раз в 10 секунд после 5 минут простоя);
— Гарантия 2 года;
— Сделано в России.
Принцип действия

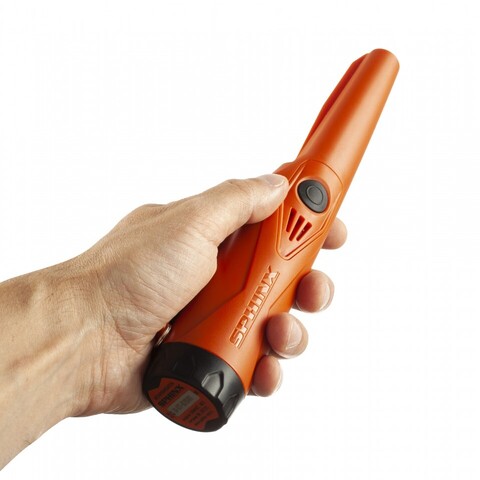

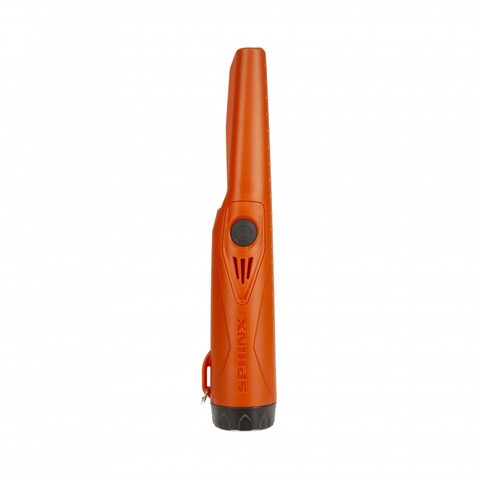

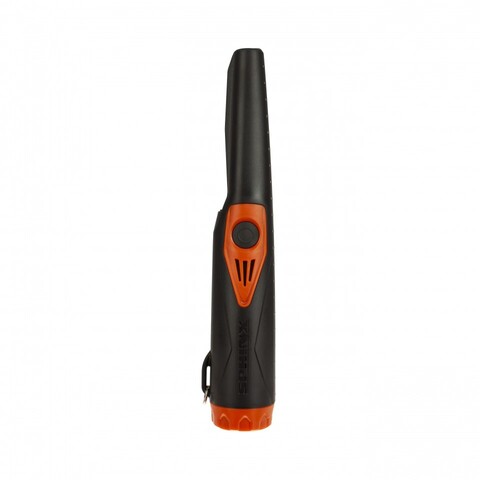

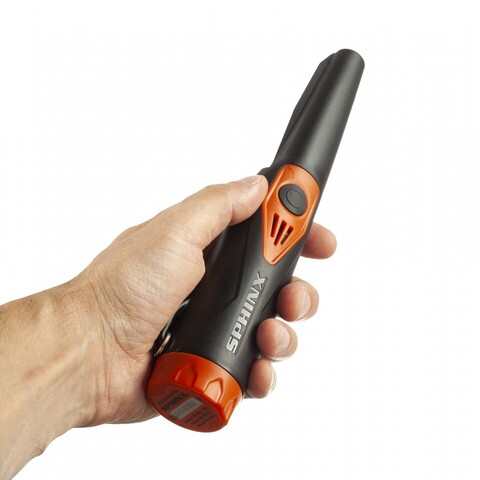

• Прибор СФИНКС 02 представляет собой портативный металлоискатель с вихретоковым преобразователем, встроенным в корпус из ударопрочного пластика, внутри которого размещены также электронные элементы схемы и источник питания.
• Принцип работы прибора основан на гармоническом (одночастотном) вихретоковом методе обнаружения скрытых металлических объектов. При приближении поискового элемента к электропроводящему объекту в объекте наводятся вихревые токи, которые создают вторичное электромагнитное поле, изменяющее первичное поле металлоискателя.
• Изменение фиксируется электронной схемой металлоискателя и формируется сигнал о наличии электропроводящего объекта в зоне сканирования металлоискателя. При этом, чем ближе/ массивнее электропроводящий объект, тем частота сигналов выше.
Функция "СФИНКС Магнетик":
• Извлечь прибор из чехла, включить прибор (см. пункт "Включение").
• Во включенном состоянии поместить металлоискатель в крепление на ремень (далее чехол).
• Металлоискатель просигнализирует двумя звуковыми и/или вибросигналами о том, что он в чехле.
– 1-ый сигнал – помещение в чехол;
– 2-ой сигнал – переход в спящий режим.
(Проверка: поднести к поисковому элементу металлоискателя в чехле металлический объект и убедиться, что прибор в спящем режиме и не реагирует на металлические объекты).
• Полностью прибор выключается кнопкой (см. пункт "Выключение").
• При извлечении металлоискателя из чехла осуществляется автоматическая настройка прибора аналогичная настройке при ручном включении.
• Данные по отстройке от грунта ("Быстрая перенастройка") сохраняются в памяти прибора при помещении в чехол, поэтому повторная отстройка от грунта при каждом извлечении металлоискателя не требуется.
• Если по окончании использования металлоискателя, пользователь не выключит прибор кнопкой и прибор будет находиться в чехле, то по истечении 30 минут прибор автоматически полностью выключится, о чем сообщит пользователю звуковым сигналом.
Включение металлоискателя
Включение металлоискателя следует проводить вдали от любых металлических объектов.
• Нажмите кнопку. Отпустите кнопку после одиночного звукового сигнала и/или вибросигнала. Металлоискатель готов к работе после тройного «восходящего» звукового сигнала (или двойного вибросигнала в режиме без звука) и включения световой индикации зеленого цвета.
• Если в момент предыдущего выключения был включен фонарь, то при следующем включении также будет включен фонарь.
Выключение металлоискателя
• Нажмите и удерживайте кнопку.
• Отпустите кнопку после тройного «нисходящего» звукового сигнала и/или одиночного вибросигнала.
• При выключении металлоискателя режим его работы, уровень чувствительности и состояние фонаря запоминаются в энергонезависимой памяти и автоматически восстанавливаются при следующем включении.
Отстройка от мешающих факторов
• Для быстрой настройки металлоискателя на работу в соленой воде, на минерализованных грунтах, мокром песке или при больших перепадах температур во включенном состоянии поднесите металлоискатель к исследуемой поверхности, нажмите и тут же отпустите кнопку ("Быстрая перенастройка").
• Альтернативным способом отстройки от мешающих факторов является включение прибора в той среде, где будет осуществляться поиск (например, в соленой воде).
• Если отстройка от мешающих факторов не позволяет добиться отсутствия ложных срабатываний, то следует понизить уровень чувствительности.
Обратите внимание: Для предотвращения ложных срабатываний на сильно минерализованных грунтах рекомендуется понижать чувствительность;
Точная локализация объектов
• Медленно сканируйте прибором по направлению к объекту до тех пор, пока сигнализация не будет постоянной по уровню.
• Затем однократно нажмите на кнопку, чтобы отстроить металлоискатель и уменьшить поле его отклика.
• Продолжайте сканировать в направлении к объекту, чтобы найти его точное местоположение. Чтобы ещё более уменьшить зону отклика, повторите процедуру "Быстрой перенастройки".
Изменение способа сигнализации и уровня чувствительности
• Во включенном состоянии нажмите и удерживайте кнопку до второго звукового сигнала «трель» (первый сигнал - выключение металлоискателя).
• Отпустите кнопку сразу после второго звукового сигнала (смотрите "Вход в меню" на диаграмме "Общие настройки меню металлоискателя"). Прибор находится в режиме изменения способа сигнализации и уровня чувствительности (смотрите диаграмму "Меню настройки чувствительности").
• Изменение способа сигнализации и уровня чувствительности осуществляется короткими однократными нажатиями на кнопку, при этом первое нажатие индицирует текущие настройки.
• При последующих однократных нажатиях настройки перебираются циклически:
– 1 звук + вибросиrнал – минимальный уровень чувствительности, звуковая и вибросигнализация;
– 2 звука + вибросиrнала – средний уровень чувствительности, звуковая и вибросигнализация;
– 3 звука + вибросиrнала – максимальный уровень чувствительности, звуковая и вибросигнализация;
– 4 звука + вибросиrнала – пользовательский уровень чувствительности, звуковая и вибросигнализация.
– 1 вибросиrнал – минимальный уровень чувствительности, вибросигнализация
– 2 вибросиrнала – средний уровень чувствительности, вибросигнализация
– 3 вибросиrнала – максимальный уровень чувствительности, вибросигнализация
– 4 вибросиrнала – пользовательский уровень чувствительности, вибросигнализация
• Для выхода из режима изменения способа сигнализации и уровня чувствительности следует нажать и удерживать кнопку до звукового сигнала «трель» или не нажимать на кнопку в течение 3 секунд, в последнем случае выход из режима осуществляется автоматически.
Включение/выключение фонаря
• Во включенном состоянии нажмите и удерживайте кнопку до тех пор, пока фонарь включится/выключится.
Индикация разряда батареи
• По мере разряда батареи (уменьшении напряжения источника питания) срабатывает пропорциональная световая индикация разряда батареи:
– желтый – средний уровень заряда батареи;
– красный – низкий уровень заряда батареи.
• При дальнейшем снижении напряжения питания металлоискатель издает характерный звуковой сигнал и выключается.
Настройка пользовательского уровня чувствительности
• Убедитесь, что вблизи металлоискателя нет металлических объектов.
• Включите металлоискатель, во включенном состоянии нажмите и удерживайте кнопку до включения световой индикации красного цвета и звукового сигнала «трель».
• Отпустите кнопку. Прибор находится в режиме настройки пользовательского уровня чувствительности. При этом с минимальной частотой работает сигнализация обнаружения металлических объектов.
• Поднесите металлический объект на требуемое расстояние обнаружения и однократно нажмите кнопку, после чего прибор запомнит установленное расстояние.
• Проверьте, что металлический объект определяется на установленном расстоянии. При необходимости скорректируйте расстояние и снова однократно нажмите на кнопку.
• Процедуру изменения расстояния можно проводить неограниченное число раз пока металлоискатель находится в режиме настройки пользовательского уровня чувствительности.
• После установки требуемого уровня чувствительности выключите (удерживая кнопку) металлоискатель при этом установленный уровень чувствительности запомнится в качестве пользовательского.
ВАЖНО: при установке высокого уровня чувствительности (выше заводского) расстояние обнаружения нужно задавать несколько меньше требуемого. Кроме того, установка чрезмерно высокого уровня чувствительности может привести к нестабильной работе металлоискателя.
Возврат пользовательского уровня чувствительности к заводскому
• Во включенном состоянии нажмите и удерживайте кнопку до включения красной световой индикации и длинного однотонного звукового сигнала.
• Отпустите кнопку после сигнала. Пользовательский уровень возвращен к заводскому значению.
Изменение громкости звуковой индикации
• Во включенном состоянии нажмите и удерживайте кнопку до тех пор, пока не услышите один громкий звуковой сигнал и второй более тихий или один тихий, а второй более громкий звуковой сигнал (в зависимости от ранее установленной громкости).
• Отпустите кнопку. Звук стал громче или тише, в зависимости от ранее установленного уровня громкости. Смотрите диаграмму общего меню настройки металлоискателя.
Изменение звуковой схемы индикации "Пульс" или "Тон"
• Во включенном состоянии нажмите и удерживайте кнопку до тех пор, пока не услышите звуковую схему "Пульс" или "Тон" (в зависимости от ранее установленной звуковой схемы). Отпустите кнопку. Звуковая схема изменена на "Пульс" или "Тон", в зависимости от ранее установленной звуковой схемы.
• Смотрите диаграмму общего меню настройки металлоискателя.
Функция" Дайв"
• Функция "Дайв" предназначена для предотвращения зажатия кнопки под давлением при погружениях в воду.
• Для активации функции "Дайв" необходимо извлечь прибор из чехла.
• Включить.
• Вставить металлоискатель в чехол и извлечь до второго звукового + вибро сигнала (до перехода в спящий режим).
• Немедленно повторить описанные действия еще 2 раза в течении 3 секунд.
• Деактивация функции "Дайв" осуществляется той же последовательностью действий, что и активация.
• Об успешной активации/деактивации функции свидетельствует характерный звуковой сигнал.
Замена элемента питания
• Поверните крышку батарейного отсека против часовой стрелки, чтобы сменить элемент питания, и по часовой стрелке, чтобы закрыть.
• Обращайте внимание, чтобы на уплотнительном кольце не было повреждений и посторонних объектов вроде песка.
• Соблюдайте полярность при смене батареи, совместите большой по размеру контакт батареи с большим отверстием в батарейном отсеке.
• Если металлоискатель не используется продолжительное время, рекомендуется извлечь элемент питания.
Общие рекомендации:
• При обнаружении металлического объекта прибор издаёт звук + вибросигнал или вибросигнал. Частота звукового и/или вибросигнала пропорционально увеличивается по мере приближения устройства к металлическому объекту.
• Для обеспечения максимальной чувствительности в соответствии с настройками не включайте металлоискатель вблизи металлических объектов.
• Не следует использовать металлоискатель как средство для выкапывания. Корпус прибора прочный, однако, он не рассчитан на избыточное усилие.
• При работе под водой не рекомендуется погружать прибор глубже 6 метров. При эксплуатации следите, чтобы в соединениях не было посторонних объектов (песок и проч.) и смазывайте силиконовой смазкой уплотнительное кольцо, располагающееся на крышке батарейного отсека.
• Для удаления с устройства грязи используйте мыло с водой и ткань. Не используйте абразивы для очистки корпуса, а также химические составы.
Комплектация:
• Пинпоинтер СФИНКС 02
• Крепление на ремень
• Тренчик
• Батарея (тип "Крона", 6F22)
• Паспорт (Руководство по эксплуатации)
• Гарантийный талон
