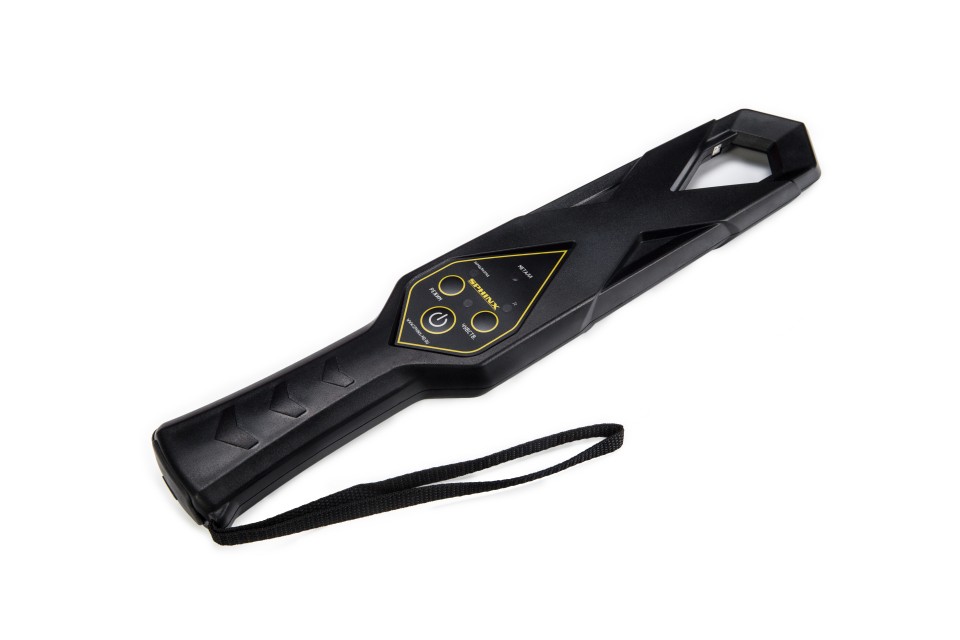

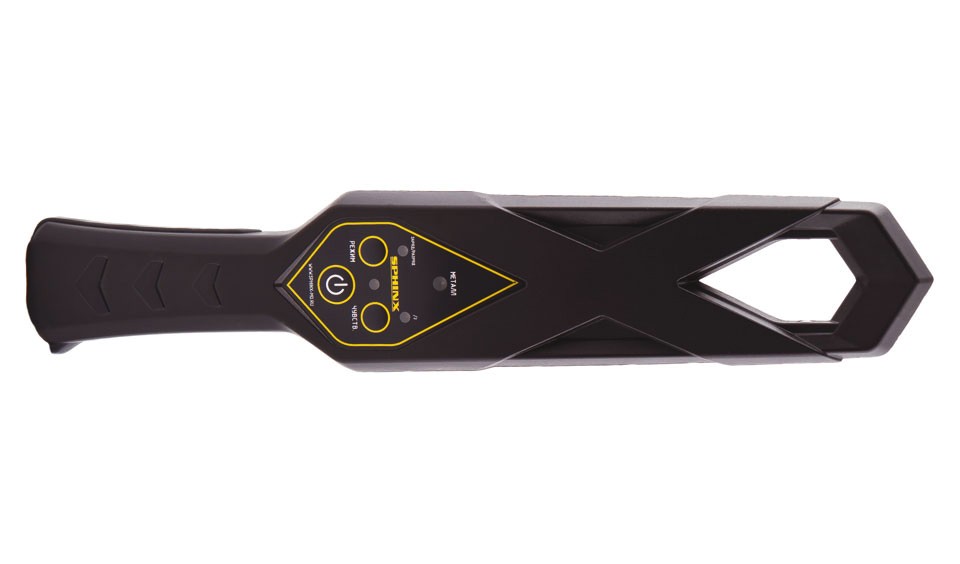

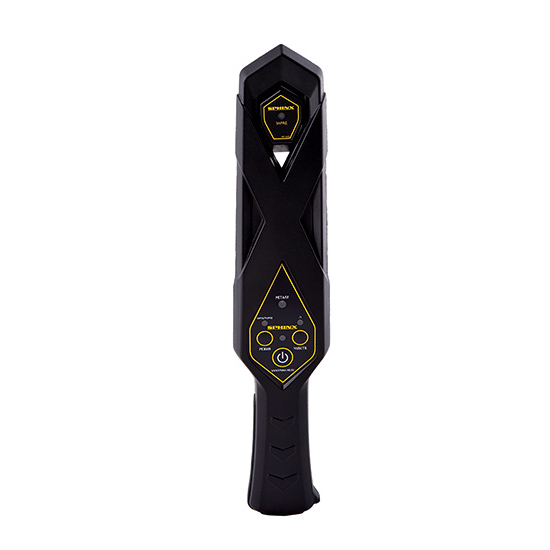

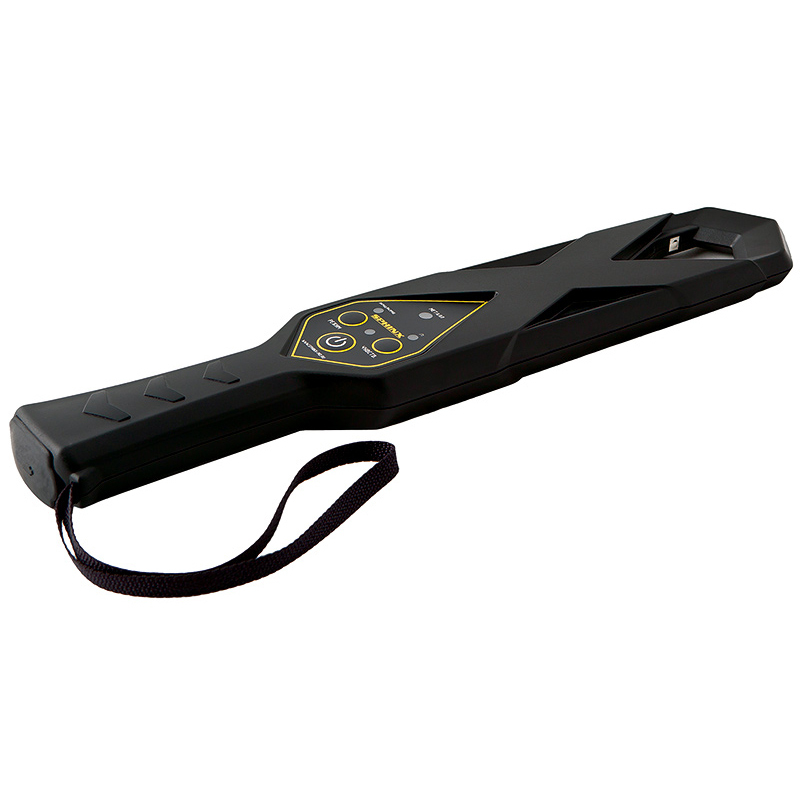

Особенности модели:
— Высокая чувствительность;
— Широкая зона сканирования;
— Селекция по размерам объекта;
— Полная автоматическая настройка;
— Возможность ручной настройки;
— Высокая помехоустойчивость;
— Корпус из ударопрочного пластика ABS+PC;
— Автоматическое отключение питания;
— Звуковая, световая, бесшумная индикация;
— Пропорциональная индикация разряда батареи;
— Низкое энергопотребление;
— Широкий диапазон рабочих температур;
— Эргономичная конструкция;
— Модульное зарядное устройство, с возможностью крепления к стене.
Технические характеристики:
Прибор обеспечивает обнаружение объектов из цветных и черных металлов в динамическом режиме при скоростях от 0 до 0,5 м/сек.
• Контролируемое расстояние:
– Пистолет типа «ПМ»: 200 мм;
– Штык нож: 150 мм;
– Батарея «Крона»: 130 мм;
• Рабочая частота: около 30 кГц;
• Вероятность обнаружения: 0,98;
• Питание: 9 В.;
• Ток потребления: 3 мА;
• Автоматическое отключение питания при бездействии: через 8 минут;
• Порог срабатывания индикации разряда источника питания: 7В.;
• Время непрерывной работы: 400 ч. (с батареей U9VL- J 9V);
• Диапазон рабочих температур - 20° до +50°С;
• Относительная влажность 98% при Т +25°С;
• Атмосферное давление: от 630 до 800 мм р.с.
• Габаритные размеры: 415×80×30 мм.;
• Масса с элементом питания: 0,34 кг.
Зарядное устройство БП-002 предназначено для зарядки аккумуляторной батареи, которая находится внутри корпуса металлоискателя. Зарядное устройство подключается к металлоискателю и может крепиться на стену, через специальное крепление.
Технические характеристики БП-002:
• Питание 220В, 50 Гц;
• Длина провода: 1,5 м.
В модель встроен индикатор (световая сигнализация). Индикатор “ЗАРЯД/РАЗРЯД” срабатывает при разряде аккумуляторной батареи ниже 7.5В
Этапы срабатывания индикатора:
1. Ниже 7,5В индикатор мигает;
2. Ниже 7В включается звуковая сигнализация оповещения и загорается индикатор;
3. Ниже 6,7В модель выключается автоматически;
4. Прибор переходит в режим звуковой индикации если напряжение ниже 7В и прибор находится в режиме “ВИБРО”.
Подготовка к работе
— Необходимо надеть ремешок, закрепленный на корпусе прибора, на запястье руки и взять прибор в руку.
— Включите прибор, удерживая кнопку 1 сек. После окончания тестирования прибора, загорается зеленый светодиод. Проверьте готовность прибора к работе, поднеся поисковый элемент к локальному металлическому предмету (монета, часы, ключи и т.д.). Световая сигнализация (красный светодиод), а также звуковая и вибросигнализация (если присутствует в данной модификации), должна срабатывать на заданном расстоянии от рабочей поверхности поискового элемента до объекта (в пределах, указанных в разделе "Технические характеристики"). Прибор готов к работе.
— При повторных (или многократных) "включениях/выключениях" прибора дополнительная настройка чувствительности не требуется и осуществляется автоматически.
Обслуживание
Техническое обслуживание прибора заключается в следующем:
– Удаление пыли с поверхности корпуса;
– Визуальная проверка внешнего вида корпуса;
– Проверка надежности контакта соединений в разъеме для подключения элемента питания;
– Проверка работоспособности прибора согласно разделу "ПОДГОТОВКА К РАБОТЕ".
Порядок работы
— Поднесите прибор к контролируемому объекту и медленным сканированием в непосредственной близости от его поверхности произведите поиск. Скорость сканирования не должна превышать 0,5 м/с, в противном случае дальность и вероятность обнаружения скрытых металлических предметов, особенно мелких, несколько снижается. Срабатывание звуковой и световой сигнализации указывает на наличие скрытых металлических предметов.
— Прибор обладает достаточно высокой разрешающей способностью и обеспечивает при сканировании (<0,5 m/c) раздельную сигнализацию о наличии двух мелких металлических предметов, расположенных на расстоянии не менее 8 см. друг от друга.
— При нажатии кнопки "УПРАВЛЕНИЕ ЧУВСТВИТЕЛЬНОСТИ" (ЧУВСТВ.) загорается светодиод "/2" чувствительность прибора к крупным металлическим предметам (нож, пистолет и т.д.) снижается (в 2 раза), а мелкие металлические предметы (мелкие монеты, застежки, молнии и т.д.) не вызывают срабатывания сигнализации.
— Таким образом, появляется возможность определить величину обнаруженного при первичном сканировании металлического предмета путем нажатия кнопки и повторным сканировании подозрительного участка обследуемого объекта (одежды человека, багажа и т.д.) При этом мелкие металлические объекты не будут выделяться, и отвлекать оператора от поиска опасных предметов (пистолет, нож и т.д.).
— При нажатии кнопки "УПРАВЛЕНИЕ РЕЖИМОМ ИНДИКАЦИИ" (РЕЖИМ) происходит изменение режима индикации. ВМ-611 ВИХРЬ (ПРО) - звук/без звука, ВМ-611 ВИХРЬ УЛЬТРА звук/вибро.
Возможные неисправности
После включения прибора звуковой сигнал отсутствует и не включаете, ни зеленый, ни красный светодиод.
Вероятная причина:
1. Полный разряд батареи;
2. Неисправность в схеме прибора.
Способ устранения:
1. Заменить или зарядить элемент питания;
2. Обратиться в сервисный центр.
После включения прибора возникает непрерывный звуковой или вибросигнал, при этом горит только светодиод "ЗАРЯД/РАЗРЯД".
Вероятная причина:
Напряжение батареи ниже 7В
Способ устранения:
Заменить или зарядить элемент питания.
Правило заряда аккумулятора
— Если комплектация, прибора включает в себя зарядное устройство и аккумулятор, пожалуйста ознакомьтесь с данным разделом инструкции.
— В модификацию прибора может входить зарядное устройство 220/12 В (ток нагрузки не менее 50мА) которое предназначено для зарядки аккумуляторной батареи. Для зарядки аккумулятора следует подключить прибор к зарядному устройству (любой стороной), при этом на приборе загорится индикатор "ЗАРЯД".
— Для полной зарядки аккумулятора требуете, не более 16 часов, так же допускаете, не полная зарядка.
Комплектация:
• Прибор: 1 шт.;
• Батарея "Крона": 1шт.;
• Упаковка: 1 шт.;
• Паспорт: 1 шт.
Используя последние достижения микропроцессорных технологий ВМ-611 ВИХРЬ может применяться в целях досмотра в муниципальных и общеобразовательных учреждениях, в силовых структурах, а также медицине.
| Производитель | СФИНКС |
