Встроенный стабилизатор напряжения обеспечивает работоспособность прибора при изменении напряжения батареи от 9 до 6,5 В. При разряде батареи ниже 7В включается индикация разряда батареи – кратковременные тройные звуковые сигналы с частотой раз в 10 секунд. При снижении напряжения питания ниже 6,5 В зеленый светодиод выключается, включается красный и постоянная звуковая индикация.
Технические характеристики:
• Параметры питания:
– Автоматическое отключения питания при простое больше 8 минут.
– Питание: 9В.;
– Порог срабатывания индикации разряда источника питания: 7В.;
– Ток потребления: 3,5 мА;
• Параметры работы:
– Рабочая частота: 30 кГц;
– Вероятность обнаружения: 0,98;
– Диапазон рабочих температур: –15° до +50° С;
– Относительная влажность: 98% при Т +25° С;
– Атмосферное давление: от 630 до 800 мм р.с.
– Время непрерывной работы: 340 часов (с батареей U9VL-J 9V);
• Параметры обнаружения:
– Пистолет типа «ПМ»: 160 мм;
– Штык нож: 110 мм;
– Пластина 100×100×1:150 мм;
– Имитатор "Лезвие ножа": 110 мм.
Прибор обеспечивает обнаружение объектов из цветных и черных металлов в динамическом режиме при скоростях до 0,5 м/сек.

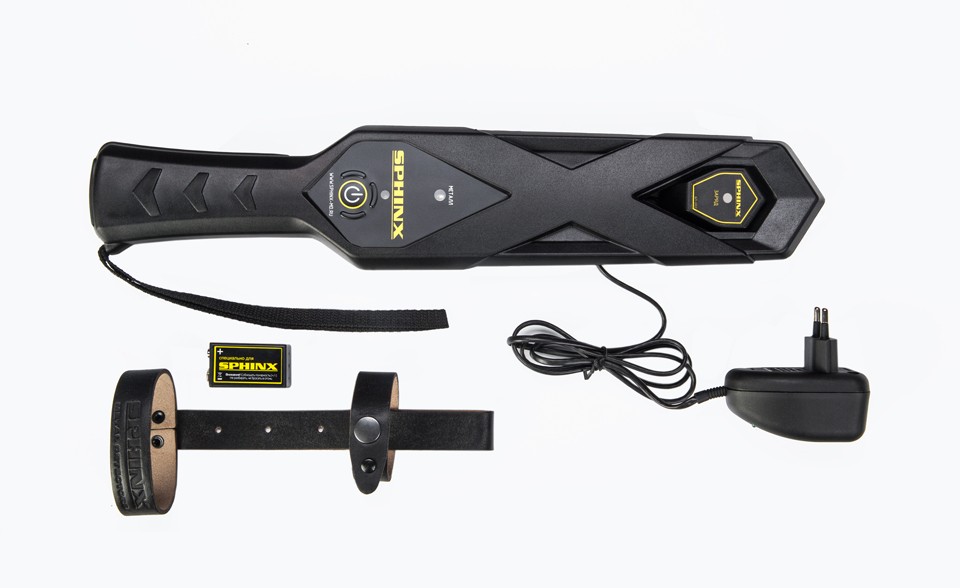

Комплектация ПРО:
• Прибор – 1 шт.;
• Аккумулятор напряжением 9В – 1 шт.;
• Зарядное устройство – 1 шт.;
• Кожаное крепление для ношения прибора на ремне – 1 шт.;
• Упаковка – 1 шт.;
• Паспорт – 1 шт.
Металлодетектор предназначен для поиска в слабопроводящих и диэлектирических средах металлических предметов из черных и цветных металлов, скрытых на теле человека, в багаже, корреспонденции и т.д.
Прибор может использоваться как средство досмотра в силовых структурах, археологии, медицине и в прочих областях применения.
Подготовка к работе
– Надеть ремешок, закрепленный на корпусе прибора, на запястье руки и взять прибор в руку.
– Включить прибор, удерживая кнопку (кнопка включения питания и изменения режимов работы прибора).
– По завершении тестирования прибора загорается зеленый светодиод. Проверить готовность прибора к работе, поднеся поисковый элемент к локальному металлическому предмету (монета, часы, ключи и т.д.).
– Световая сигнализация (красный светодиод), а также звуковая сигнализация, должна срабатывать на заданном расстоянии от рабочей поверхности поискового элемента до объекта (в пределах, указанных в разделе "Технические характеристики").
– Прибор готов к работе.
– При повторных (или многократных) "включенияхвыключениях" прибора дополнительная настройка чувствительности не требуется и осуществляется автоматически.
Обслуживание
Техническое обслуживание прибора заключается в следующем:
– Удаление пыли с поверхности корпуса;
– Визуальная проверка внешнего вида корпуса;
– Проверка надежности контакта соединений в разъеме для подключения элемента питания;
– Проверка работоспособности прибора согласно разделу "ПОДГОТОВКА К РАБОТЕ".
Порядок работы
– Поднести прибор к контролируемому объекту и медленным сканированием в непосредственной близости от его поверхности произвести поиск.
– Скорость сканирования не должна превышать 0,5 м/с, в противном случае дальность и вероятность обнаружения скрытых металлических предметов, особенно мелких, несколько снижается.
– Срабатывание звуковой и световой сигнализации указывает на наличие скрытых металлических предметов.
– Прибор обладает достаточно высокой разрешающей способностью и обеспечивает при сканировании (<0,5 м/с) раздельную сигнализацию о наличии двух мелких металлических предметов, расположенных на расстоянии не менее 8 см. друг от друга.
– В приборе реализована функция снижения чувствительности в 2 раза и бесшумный режим индикации обнаружения металла.
– Для того, чтобы изменить рабочий уровень чувствительности, необходимо во включенном состоянии прибора нажать и удерживать кнопку. При отпускании кнопки после двойного звукового сигнала чувствительность будет снижена в 2 раза.
– Индикацией этого режима является моргающий зеленый светодиод питания.
– Для изменения режима индикации, необходимо во включенном состоянии нажать и удерживать кнопку. Дождаться двойного звукового сигнала (изменение уровня чувствительности), за ним последует тройной звуковой сигнал, после него необходимо отпустить кнопку, изменится режим индикации на бесшумный.
– Для возврата к начальным настройкам, необходимо повторить описанные выше манипуляции.
– При выключении прибора текущие настройки сохраняются в энергонезависимой памяти прибора.
Правило заряда аккумулятора
– Если комплектация прибора включает в себя зарядное устройство и аккумулятор, пожалуйста ознакомьтесь с данным разделом инструкции.

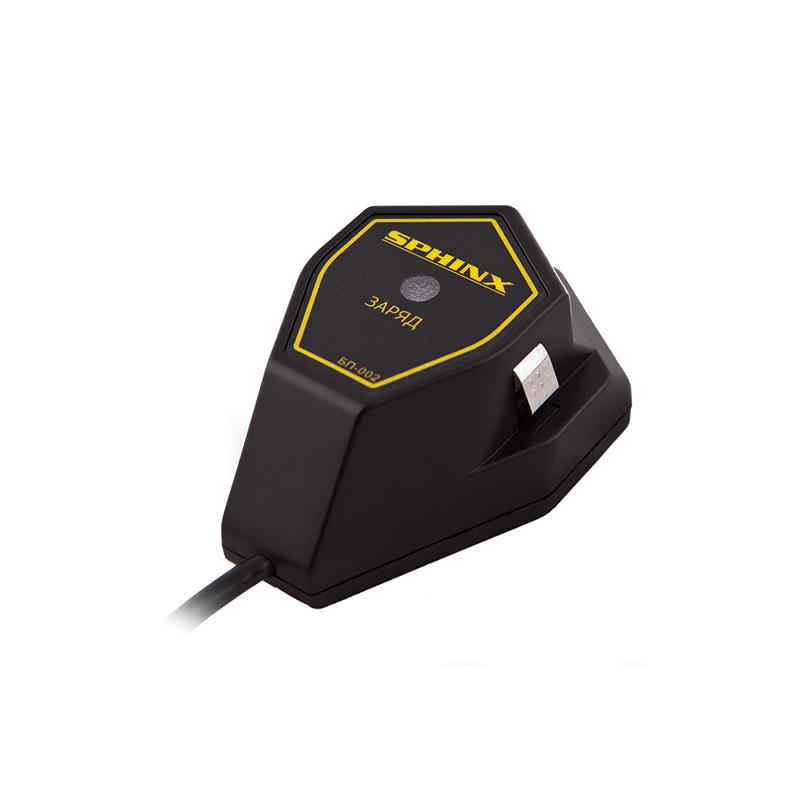

– В модификацию прибора может входить зарядное устройство 220/12 В (ток нагрузки не более 100мА) которое предназначено для зарядки аккумуляторной батареи. Для зарядки аккумулятора следует подключить выключенный прибор к зарядному устройству (любой стороной), при этом на приборе загорится индикатор "МЕТАЛЛ/заряд".
– Для полной зарядки аккумулятора требуется не более 16 часов, так же допускается не полная зарядка.
Возможные неисправности
– Если при включении прибора загорается красный светодиод, зеленый не горит и звучит звуковая сигнализация, напряжения питания ниже 6,5 В, необходимо заменить (зарядить) элемент питания.
| Производитель | СФИНКС |
