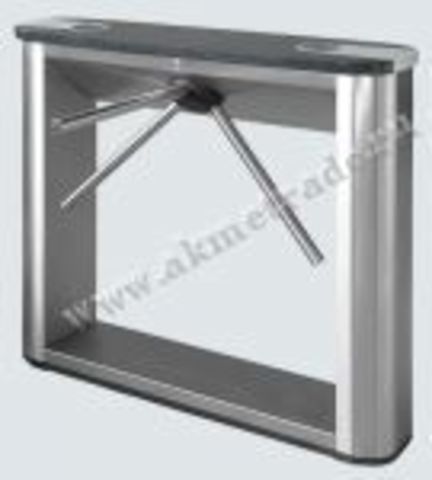

PERCo-TTD-03.1S - турникет для закрытых помещений

Тумбовые турникеты-триподы серии PERCo-TTD-03 предназначены для разделения потока людей по одному на объектах с повышенными требованиями к управлению доступом – в аэропортах, на железнодорожных вокзалах и платформах, проходных предприятий и спец. объектов, стадионах, центрах развлечений и др. Используются внутри помещений.

При установке в ряд нескольких турникетов их корпуса формируют зону прохода, позволяя обойтись без установки дополнительных ограждений.
Специальное демпфирующее устройство обеспечивает плавный автоматический доворот планок до исходного состояния после каждого прохода.
Преграждающие планки Антипаника позволяют в экстренных случаях быстро освободить проход, без применения специальных инструментов и ключей. В штатных условиях планки Антипаника работают так же, как и стандартные планки.

Предусмотрена возможность установки датчиков несанкционированного прохода, которые вызывают срабатывание сирены при попытках подлезть или перепрыгнуть через планки турникета-трипода.

Основные особенности

• высокая пропускная способность позволяет применять турникет в условиях большого потока людей
• для организации прохода в обоих направлениях одного человека или группы людей предусмотрены шесть различных режимов работы турникета
• управление турникетами от системы контроля доступа и от пульта управления (или радиопульта)
• возможность скрытой установки считывателей карт под крышку турникета (радиопрозрачность крышки)
• встроенные датчики поворота планок, позволяющие фиксировать реальный факт прохода через турникет-трипод, что обеспечивает корректный учет рабочего времени в системах контроля доступа
• автоматический доворот планок после каждого прохода в закрытое положение
• отсутствие инерции и плавность работы механизма вращения
• безопасное для человека напряжение электропитания
• тумбовый турникет имеет низкое энергопотребление
• складывающиеся планки Антипаника
• возможность механической разблокировки турникета ключом в экстренных ситуациях
• возможность комплектации ограждениями, сочетающимися по дизайну с устанавливаемыми турникетами
• возможность организовать дополнительный аварийный выход и оформить интерьер проходной в едином стиле

В этой модели плата блока управления конструктивно размещена в корпусе турникета.
Для питания турникета необходим стабилизированный блок питания 12В постоянного тока, а для обеспечения автономной работы турникета следует использовать источник бесперебойного питания.
Блок питания, пульт ручного управления и кабель управления турникетом от СКУД подключаются непосредственно к клеммной колодке, расположенной в корпусе турникета.
Специальный вход управления Fire Alarm позволяет разблокировать турникет по команде от пожарной сигнализации или от кнопки аварийной разблокировки.
Предусмотрены выходы для подключения выносных индикаторов направления разрешенного прохода, датчиков прохода, сирены. Гальваническая развязка выходов обеспечивает помехоустойчивость электроники турникета.
Возможность выбора режима управления (потенциальный или импульсный) обеспечивает корректную работу турникета в СКУД любых производителей, и в частности, позволяет применять замковые контроллеры для управления турникетом напрямую, без дополнительных устройств.

Устройство тумбового турникета Perco:

Турникет состоит из стойки турникета со встроенной платой управления CLB, крышки стойки турникета, пульта управления и комплекта преграждающих планок.
Стойка турникета представляет собой каркас листового металла, закрепленный на рамном основании, с двумя торцевыми стенками.
На крышке стойки турникета расположены два светодиодных блока индикации направления прохода и состояния турникета.
Крышка стойки радиопрозрачна, что обеспечивает возможность скрытой установки бесконтактных считывателей внутри стойки. Рабочая зона считывателей выделена на крышке цветом, дальность считывания – не менее 80 мм.
В верхней части стойки турникета расположены: поворотный механизм с устанавливаемыми на нем тремя преграждающими планками и демпфирующим устройством, устройством доворота, механизм управления с оптическими датчиками поворота преграждающих планок и блокирующим устройством, замок механической разблокировки.

Индикация состояния турникета и направления прохода:

Входящие в стандартный комплект поставки светодиодные блоки индикации с яркими пиктограммами служат для указания направления прохода и индикации состояния турникета:

– зеленая стрелка показывает направление разрешенного прохода, турникет открыт в заданном направлении;




– красный крест показывает, что проход запрещен, турникет закрыт

Режимы работы тумбового турникета-трипода Perco:

С пульта управления может быть задан один из следующих шести режимов работы турникета:

1. однократный проход в заданном направлении (турникет открыт для прохода одного человека в разрешенном направлении);
2. однократный проход в обоих направлениях (турникет открыт для прохода по одному человеку в каждом направлении);
3. свободный проход в заданном направлении (турникет открыт для многократного прохода в разрешенном направлении);
4. свободный проход в одном направлении и однократный проход в противоположном направлении (турникет открыт для многократного прохода в разрешенном направлении и для прохода одного человека в обратном направлении);
5. свободный проход (турникет открыт для входа и выхода);
6. запрет прохода (турникет закрыт для входа и выхода).

Время ожидания прохода – период, на который производится разблокировка турникета для осуществления прохода в выбранном направлении.
Время ожидания прохода в импульсном режиме управления равно 5 секундам и не зависит от длительности управляющего сигнала. В потенциальном режиме управления время ожидания прохода равно длительности управляющего сигнала.

Отключение электропитания:

Питание турникета-трипода Перко осуществляется от стабилизированного блока питания 12В постоянного тока (поставляется под заказ). При отключении электропитания турникет остается в том состоянии, в котором был на момент отключения питания – направление прохода, которое было открыто на момент отключения питания, остается открытым; направление, которое было закрыто, остается закрытым.
Для обеспечения нормальной работы турникета при отключении сетевого питания необходимо применять источник бесперебойного питания (поставляется под заказ).

Механическая разблокировка турникета:

Функция механической разблокировки турникета обеспечивает свободное вращение преграждающих планок в обоих направлениях и предназначена для разблокировки турникета, находящегося в аварийном режиме работы (при выходе из строя подключенного источника питания), или в экстренных ситуациях.



Замок механической разблокировки встроен в стойку турникета (стандартная комплектация) и снабжен комплектом ключей).
Под заказ турникет может поставляться с комплектом преграждающих планок "Антипаника", которые при возникновении экстренных ситуаций позволяют быстро освободить проход без применения специальных ключей и инструментов.
В штатных условиях планки "Антипаника" работают как стандартные преграждающие планки.

Исполнение:

Стойка: нержавеющая сталь
Крышка: искусственный камень (2 цвета)
Преграждающие планки (нержавеющая сталь):
-стандартные
-антипаника
