Одним из преимуществ рентгенотелевизионной установки НОРКА является возможность детального осмотра отдельных участков объекта проверки с помощью мощного геометрического увеличения (приближение до 40 раз при использовании с аппаратом РИ-150МН). Обычные переносные рентгенотелевизионные досмотровые установки имеют фокусное пятно размером 1 мм, тогда как эта система имеет фокусное пятно размером 30 мк.
Установка имеет исключительно высокую разрешающую способность, поэтому минимальный диаметр медной проволоки, которую она может обнаружить, составляет 25 мк.
Кроме того, расстояние между объектом проверки и источником рентгеновского излучения может быть минимальным, вплоть до нескольких сантиметров или даже нескольких миллиметров при использовании функции геометрического увеличения.
Распознавание органических и неорганических объектов
• Изображения выводятся на экран блока управления в позитивном/ негативном виде, в псевдоцвете, с повышенной контрастностью или в режиме двойной энергии.
• Функция увеличения любой из девяти областей экрана позволяет более эффективно распознавать объекты проверки. Полученные изображения могут быть сохранены в памяти блока управления для дальнейшего исследования или для сравнения (до 30 000 изображений). Сохраненные изображения можно также копировать из каталога дополнительного текста, графики и голосовой информации.
• При необходимости эти изображения можно скопировать из каталога блока управления БУ-4 на USB-накопитель. Универсальный блок питания (85-240 В переменного тока, 50/60 Гц) обеспечивает исключительную простоту эксплуатации в любой точке мира.
• Это единственная система на рынке, которая работает с уровнем влажности до 90 % при температуре от –20°С до +50°С.
• Рентгенотелевизионная установка НОРКА поставляется в двух удобных футлярах или в одном кейсе.
Технические характеристики:
| Рентгеновский излучатель | Ри-160 | Ри-120 | Ри-150МН | РАП 220-5 | РАП 120 |
|---|---|---|---|---|---|
| Повторно-кратковременный с длительностью экспозиции от 8 до 20с. | 0,1-20 сек. | ||||
| Макс. напряжение рентгеновской трубки, кВ | 160 | 120 | 150 | 220 | 120 |
| Стандартный ток рентгеновской трубки, мА | 0,540 | 0,5 | 0,1 | 0,3-5 | 1 |
| Размер фокусного пятна, мкм | 800 | 600 | 80 | 2000 | 500 |
| Проволока, мкм | 80 | 60 | 40 | 80 | 60 |
| Проникающая способность (алюминий), мм | 120 | 65 | 80 | 200 | 80 |
| Проникающая способность (железо), мм | 40 | 24 | 20 | 60 | 24 |
| ПРЕОБРАЗОВАТЕЛЬ РЕНТГЕНОТЕЛЕВИЗИОННЫЙ | |||||
| Блок телекамеры | СКБ -3Д 1280×1024 | ||||
| Конвертер, поле обследования, мм | "ПР-4" - 190×250 | ||||
| ПР-3040 - 300×400 - 14 бит | |||||
| "ПР-6" - 410×550 | |||||
|
Блок управления |
БУ-4, ноутбук или планшет |
||||
| Дисплей | 12-дюймовый цветной сенсорный TFT-дисплей | ||||
| Объем памяти (макс. кол-во изображений для хранения) | не менее 30 000 снимков; | ||||
| Время работы от аккумулятора | до 40 снимков (Pb – аккумулятор) до 120 снимков (Lion-аккумулятор |
||||
| Производительность | до 60 снимков/час | ||||
| Диапазон рабочих температур | -20 +50°С | ||||
| Относительная влажность | 90% (35°C) | ||||
| Масса , кг* | 30 кг | ||||

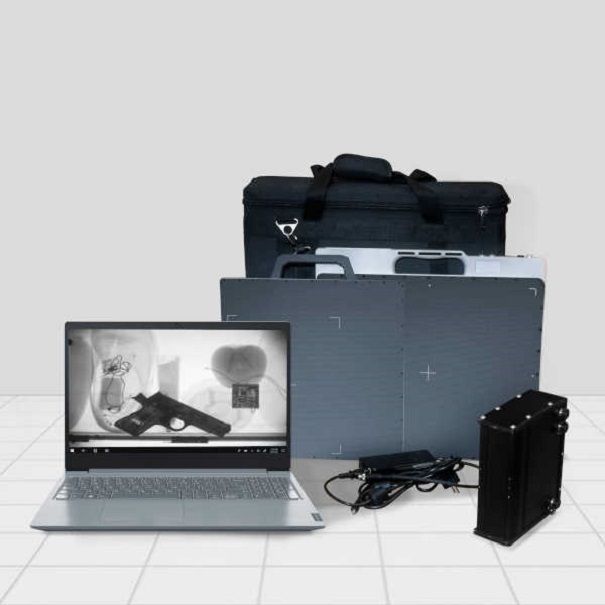

*Стандартная конфигурация системы (досмотровая установка НОРКА с аппаратом РИ-160, набором транспортных футляров, блоком управления БУ-4, цифровой камерой СКБ-3D, преобразователем ПР-5, аккумуляторной батареей и зарядным устройством).
Дополнительная информация:
• Блок управления БУ-4 создан на базе ноутбука HP Stream X360 с 11,6-дюймовым сенсорным экраном (может быть оснащен любым ноутбуком);
• Цифровая камера СКБ-3D (1280×1024, 16 бит);

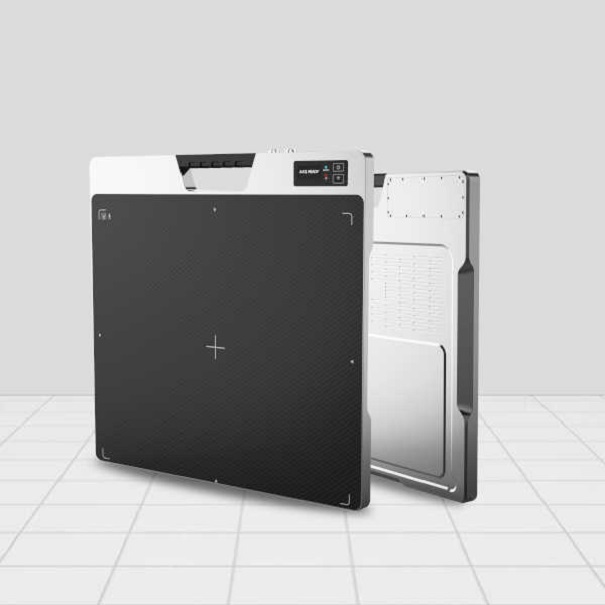

• Рабочее поле сменного преобразователя: 300×400 мм (стандартное) с поддержкой блока преобразователя. Сменные преобразователи (190×250 и 410×550 мм) поставляются по запросу;
• Специально разработанные минифокусные цифровые рентгеновские генераторы РИ-160 и РИ-120, микрофокусный аппарат РИ-150МН и любой рентгеновский аппарат серии РАП (постоянный потенциал с напряжением до 300 кВ);
• Фокусирующее устройство (опционально для рентгеновских аппаратов с микрофокусом). Комплект соединительных кабелей;
• Компьютерная мышь и клавиатура (опционально);
• USB-накопитель (опционально);
• Перезаряжаемый аккумулятор и зарядное устройство;
• Комплект футляров или транспортировочный кейс.
Области применения и использования:
• Рентгенотелевизионная досмотровая установка НОРКА может использоваться таможенными службами, правоохранительными органами, службами безопасности аэропортов и другими специальными службами.
• Досмотровая установка НОРКА отличается исключительной простотой использования, максимальной надежностью и абсолютной безопасностью при эксплуатации.
• Установка демонстрирует высокую способность обнаружения и не оказывает вредного воздействия на пользователей и обслуживающий персонал.
• Проверка корреспонденции, посылок и небольших предметов.
• Обнаружение оружия, бомб, взрывных устройств и наркотиков.
• Поиск скрытых подслушивающих устройств в предметах мебели, офисных помещениях, оборудовании, стенах, дверях/окнах и т.д.
| Производитель | ТСНК |
