• Благодаря встроенному АКБ беспрерывное время работы устройства до ХХХ мин (время работы может быть увеличенным благодаря кратковременному включению).
• Устройство имеет дополнительную степень защиты благодаря кевларовому чехлу и форме.
• Укомплектовано пассивной и активной системой охлаждения.

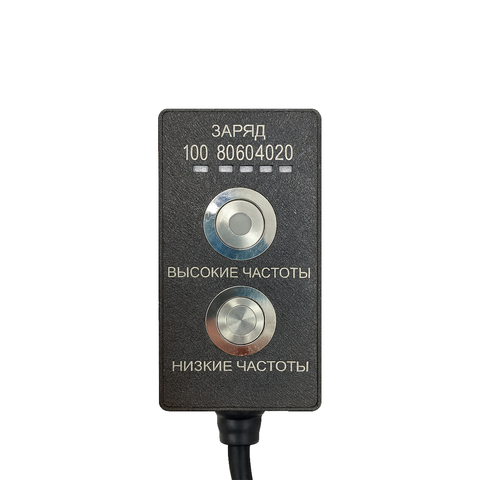

• Удобное расположение пульта управления.
• Модуль детекции частот с дисплеем.
Технические характеристики:
|
Диапазон рабочих частот |
200-1020 МГц; 1500-1700 МГц 2310-2510 МГц; 5150-5250 МГц 5700-5900 МГц |
|
Количество каналов подавления/мощность |
10/500W |
|
Дальность подавления |
от 100 м |
|
Система защиты |
купольная |
|
Беспрерывное время работы на внутреннем АКБ |
1 ч |
|
Время до полной зарядки |
от 5 ч |
|
Вес устройства |
16 кг |
|
Габариты устройства, мм |
400×200×650 |
Комплектация модели Ранец 200-5900 МГц:

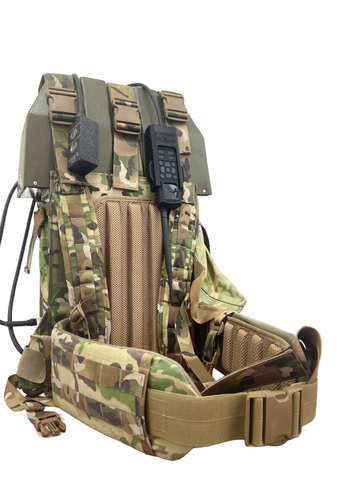

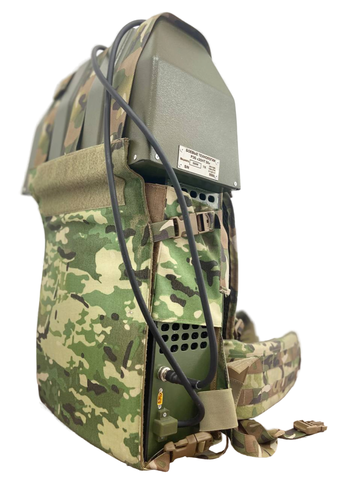

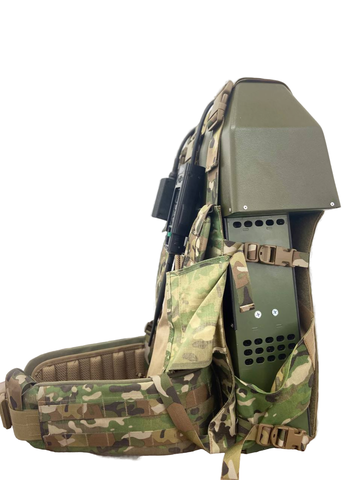

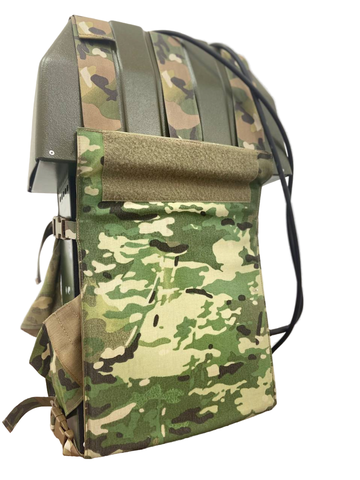

• Рюкзак РЭБ – 1 шт.
• Кабель питания – 1 шт.
• Зарядное устройство – 1 шт.
• Паспорт-инструкция устройства – 1 шт.
• Устройство детекции БПЛА «Защитник неба-mini» – 1 шт.
Детектор ЗН-mini — это мобильное средство для обнаружения и мониторинга дронов, позволяющая своевременно предупредить оператора об опасности, а также имеет возможность включить постановку помехи работая в составе РЭБ. Устройство безопасно для оператора так как выполняет сканирование в пассивном режиме, не давая излучений.
Управление прибором интуитивно понятно, используются крупные кнопки с символами, при включении устройство переходит автоматически в режим поиска. Есть возможность настроить детектор под пользователя через меню. Детектор имеет периферийны разъем позволяющий использовать его с различными устройствами: РЭБ, докстанции, системы перехвата видео, и. т. д. Зарядка устройства производиться через наиболее популярный разъем USB Type-C, также имеется возможность зарядки от внешних устройств через периферийный разъем.
Особенности и портативного устройства детекции БПЛА «Защитник неба-mini»:
1. Радиус работы до 1км (зависит от рельефа и моделей дронов).
2. Обнаружение и отображение до 5целей одновременно.
3.Запись в память логов обнаружение целей.
4. Возможность исключить из поиска коммерческие дроны.
5. Возможность вручную изменить калибровку чувствительности
6. Способы оповещения: графическое отображение на дисплее, звук, вибрация, светодиодная индикация.
7. Режим блокировки устройства с минимальной яркостью
8. Есть возможность подключения периферии: РЭБ, видео захват и. т.д.
9. Возможность подключения локальной сети для передачи отчетов на
удаленный сервер (стационарная версия).
10. Возможность работа ты при подключении внешнего питания.
Технические характеристики ЗН-mini:
|
0.5 МГц (460-600 МГц); 1.2 ГГц (910-1360 МГц); 1.5ГГц (1405-1655 МГц); 1.7 ГГц (1680-1960 МГц); 2.2 ГГц (2000-2280 МГц); 3.3 ГГц (3000-3500МГц); 2.4 ГГц (2400-2520 МГц); 4.5 ГГц (4500-4685 МГц); 5.8 ГГц (4867-6100 МГц) |
|
|
Радиус работы |
до 1км (зависит от рельефа и моделей дронов) |
|
Обнаружение и отображение |
до 5 целей одновременно |
|
Система детектирования |
купольная |
|
Способы оповещения |
графическое отображение на дисплее, звук, вибрация, светодиодная индикация |
|
Питание установки |
от встроенного АКБ, рассчитан на непрерывную работу в течение 12 часов |
|
Категория влаго и пыле-защиты |
IP 65 |
|
Вес устройства |
200 гр |
|
Габариты устройства, мм |
129×55×27 мм |
|
Температура |
от -20 до + 65°C |
Комплектация ЗН-mini:
1. Детектор ЗН-mini
2. Антенна, SMA(m)
3. Повербанк (powerbank) – 10,000 mAh
4. Чехол с клипсой или липучкой
5. Зарядное устройство (Type-C)
6. Руководство пользователя
7. Паспорт изделия
Руководство по эксплуатации РЭБ «Зонт»:
1. Зарядить РЭБ «Ранец» при помощи зарядной станции.
2. Настроить лямки чехла и надеть устройство.
3. Закрепить кнопку включения в удобном для Вас месте.
4. Однократное нажатие на кнопку (кнопка имеет функцию фиксации вкл/выкл) включает устройство (что подтверждается световым индикатором), устройство будет беспрерывно функционировать до момента повторного нажатия на кнопку вкл/выкл.
НЕ КЛАСТЬ ПУЛЬТ УПРАВЛЕНИЯ НА КРЫШКУ РЮКЗАКА!
5. Использовать РЭБ «Ранец» в случае обнаружения БПЛА.
Значение световой индикации показывает степень зарядки, встроенной АКБ:
— 29 V батарея заряжена!!
— 22 V батарея разряжена!!
Внимание: При разряде батареи ниже 22V контроллер может перейти в защитный режим. В этом случае необходимо выполнить запуск заряда в ручном режиме.
ШАГИ ДЛЯ ЗАПУСКА РУЧНОГО РЕЖИМА ЗАРЯДА:
• Зажмите кнопку Exit-F и выберите «Power» в меню.
• Установите параметры заряда: Output Voltage: 24.0V/ Max Current: 3.5A
• Запустите процесс зарядки, выбрав «Start».
• Заряжайте батарею до достижения 22V.
Следите за уровнем напряжения во время процесса зарядки.
• Выйдите из ручного режима, используя кнопку-колесо.
• Продолжайте зарядку в обычном режиме.
7. Контроль работоспособности установки:
— Следить за светодиодным индикатором вкл/выкл на кнопке.
— Периодически контролировать работу установки при помощи анализатора спектра радиочастот.
Подключить устройство к зарядной станции при помощи кабеля в комплекте и указать следующие значения (указаны в таблице ниже):
|
Тип батареи |
Lion |
|
Количество элементов (банок) |
7 S |
|
Mode (режим) |
Charge (зарядка) |
|
Значения ампеража |
4.0 A |
|
Значения вольтажа |
4.15 V |
Примечание:
Для проведения проверки работоспособности установки необходимо соблюдать условия, приближенные к реальной эксплуатации, а именно: удаление оператора БПЛА от установки не менее 1500 м и выше.
| Производитель | Боевые технологии |
