Особенности установки РЭБ «ЗОНТ» представляют собой совокупность характеристик, обеспечивающих его надежность и функциональность:
— Эффективное подавление частот управления готовой установки от 400 до 5900 МГц.
— Универсальность питания позволяет использовать РЭБ «ЗОНТ» с бортовой сетью военной техники на 12-24 V.
— Благодаря упрощенной системе крепления можно установить на любую технику.

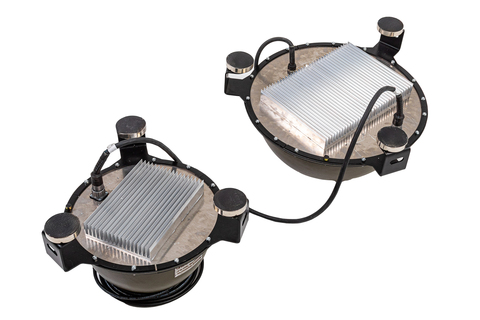

— Гарантирована долговременная эксплуатация за счет продуманной конструкции и системы охлаждения.
Технические характеристики РЭБ Модель X 400-5900 МГц:
|
Диапазон рабочих частот |
400-500 МГц; 500-600 МГц; 600-700 МГц; 700-800 МГц; 800-950 МГц; 950-1050 МГц; 1040-1200 МГц; 2310-2510 МГц; 5150-5250 МГц; 5700-5900 МГц |
|
Количество каналов подавления/мощность |
10/500W |
|
Дальность подавления |
200 – 500 м |
|
Система защиты |
купольная |
|
Питание установки |
12/24 V |
|
Категория влаго- и пыле-защиты |
IP66 |
|
Кабель питания/ кабель управления/ соединительный кабель между модулями |
5м / 5м / 5м |
|
Вес установки (2 модуля) |
34 кг |
|
Габариты устройства, мм |
530×530×350 |
Руководство по эксплуатации РЭБ «ЗОНТ»:

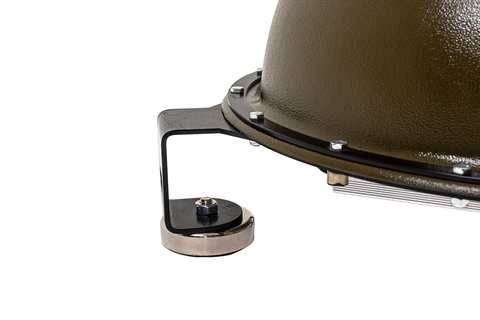

1.Монтаж установки производится на технику при помощи неодимовых магнитов с виброизоляторами.
2. Подключение питания 12-24 V от аккумулятора при помощи проводов с клеммами (черный минус, красный плюс).
3. Протягивание кнопки вкл./выкл. к месту нахождения.
4. Однократное нажатие на кнопку (кнопка имеет функцию фиксации вкл./выкл.) включает установку (что подтверждается световым индикатором), установка будет беспрерывно функционировать до момента повторного нажатия на кнопку вкл./выкл.
ВАЖНО: не подключать установку к питанию с включенной кнопкой на пульте!
Примечание:
Для проведения проверки работоспособности установки необходимо соблюдать условия, приближенные к реальной эксплуатации. А именно: удаление оператора БПЛА от установки не менее 1500-2000 м и выше.
Контроль работоспособности установки:
1.Следить за светодиодным индикатором вкл./выкл. на кнопке.
2. Периодически контролировать работу установки при помощи анализатора спектра радиочастот.

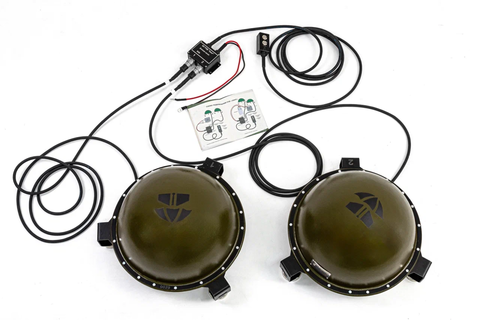

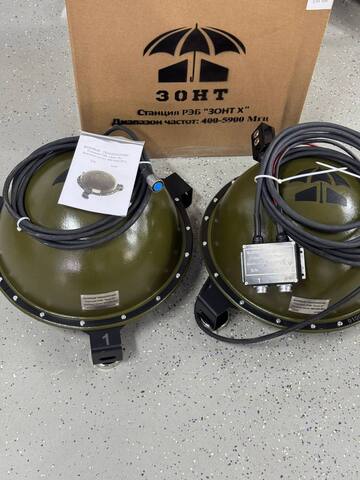

Комплектация:
• Установка РЭБ X 400-5900 – 1 шт. (комплект: 2 модуля).

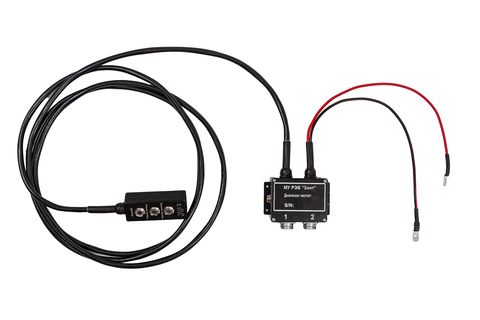

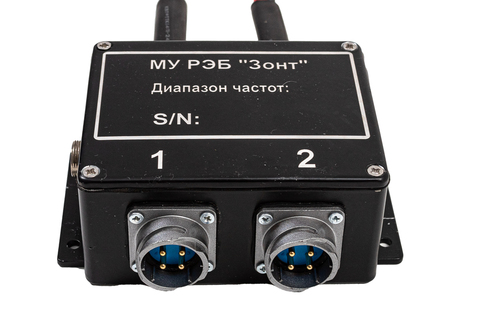

• Кабель питания с пультом управления – 1 шт.
• Преобразователь 12/24 V – 1 шт.
• Неодимовые магниты для крепления на технику – 6 шт.
• Паспорт -инструкция устройства – 1 шт.
| Производитель | Rixet |
