РЭБ «ЗОНТ» Модель XL3 350-6100 МГц

Особенности установки РЭБ «ЗОНТ» представляют собой совокупность характеристик, обеспечивающих его надежность и функциональность:

— Эффективное подавление частот управления готовой установки от 350 до 6100 МГц.

— Универсальность питания позволяет использовать РЭБ «ЗОНТ» с бортовой сетью военной техники на 12-24 V.

— Благодаря упрощенной системе крепления можно установить на любую технику.

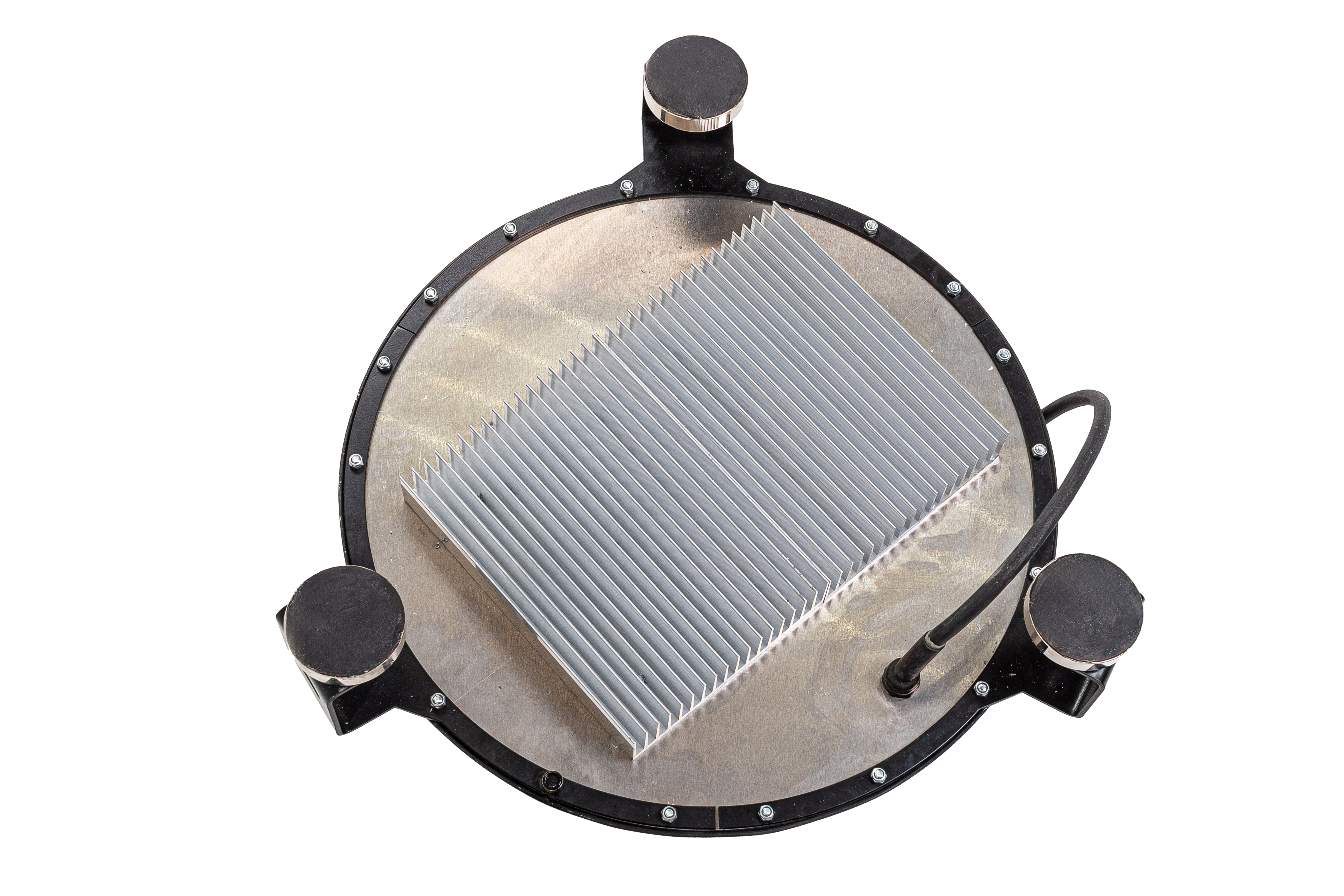

— Гарантирована долговременная эксплуатация за счет продуманной конструкции и системы охлаждения.

Технические характеристики РЭБ Модель XL3 350-6100 МГц:

Руководство по эксплуатации РЭБ «ЗОНТ»:

1. Монтаж установки производится на технику при помощи неодимовых магнитов с виброизоляторами.

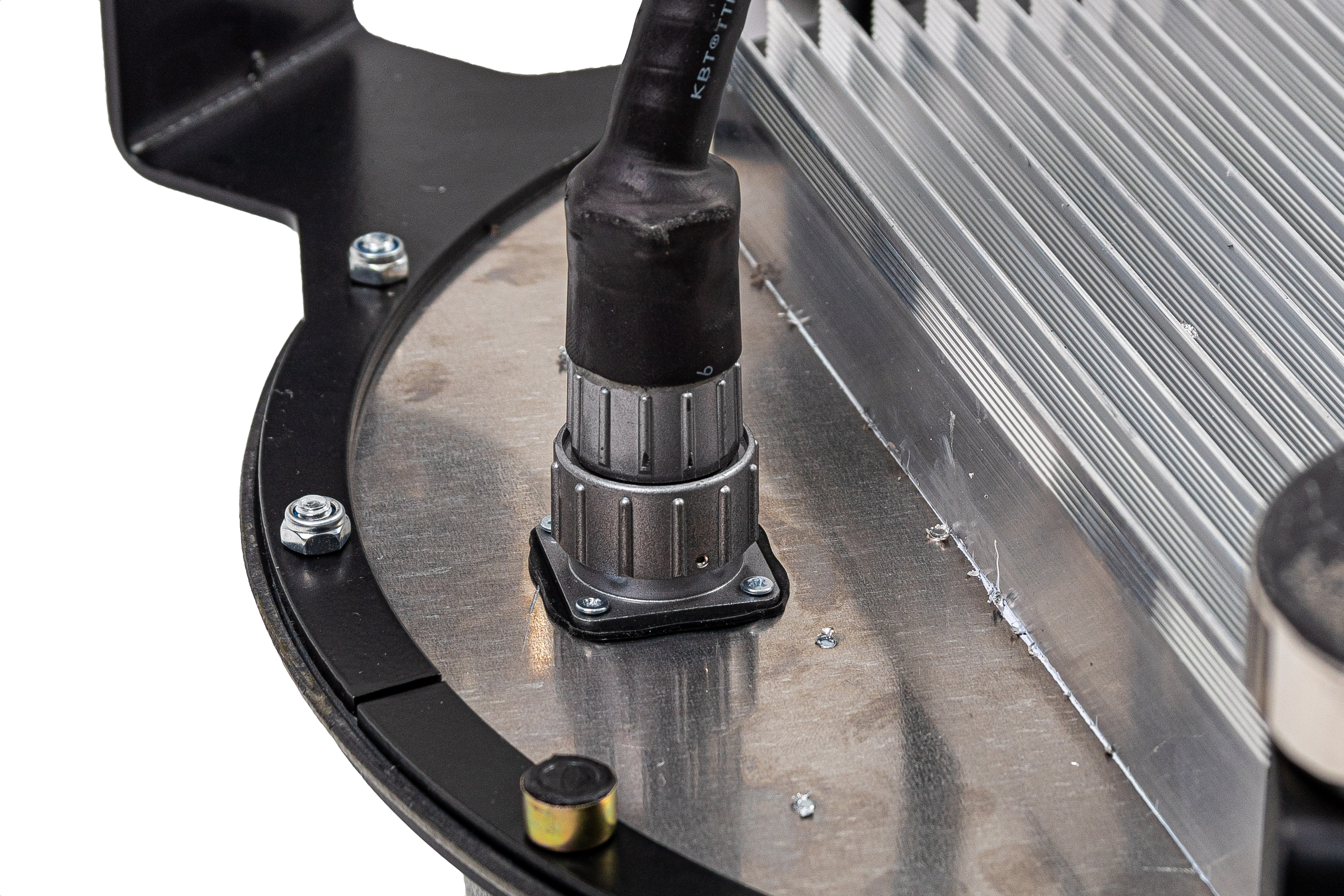

2. Подключение питания 12-24 V от аккумулятора при помощи проводов с клеммами (черный минус, красный плюс).

3. Протягивание кнопки вкл./выкл. к месту нахождения.

4. Однократное нажатие на кнопку (кнопка имеет функцию фиксации вкл./выкл.) включает установку (что подтверждается световым индикатором), установка будет беспрерывно функционировать до момента повторного нажатия на кнопку вкл./выкл.

ВАЖНО: не подключать установку к питанию с включенной кнопкой на пульте!

Примечание:

Для проведения проверки работоспособности установки необходимо соблюдать условия, приближенные к реальной эксплуатации. А именно: удаление оператора БПЛА от установки не менее 1500-2000 м и выше.

Контроль работоспособности установки:

1.Следить за светодиодным индикатором вкл./выкл. на кнопке.

2. Периодически контролировать работу установки при помощи анализатора спектра радиочастот.

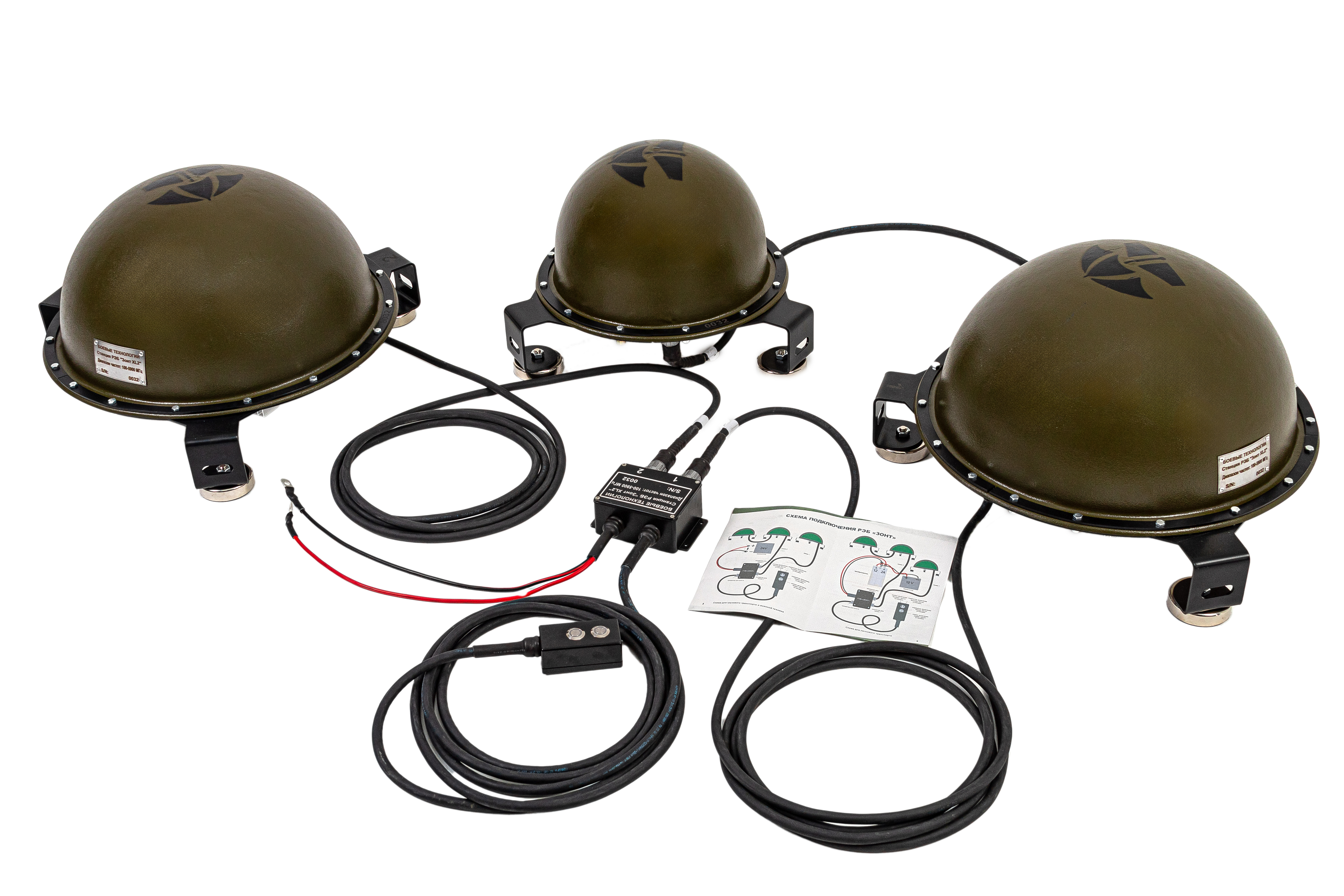

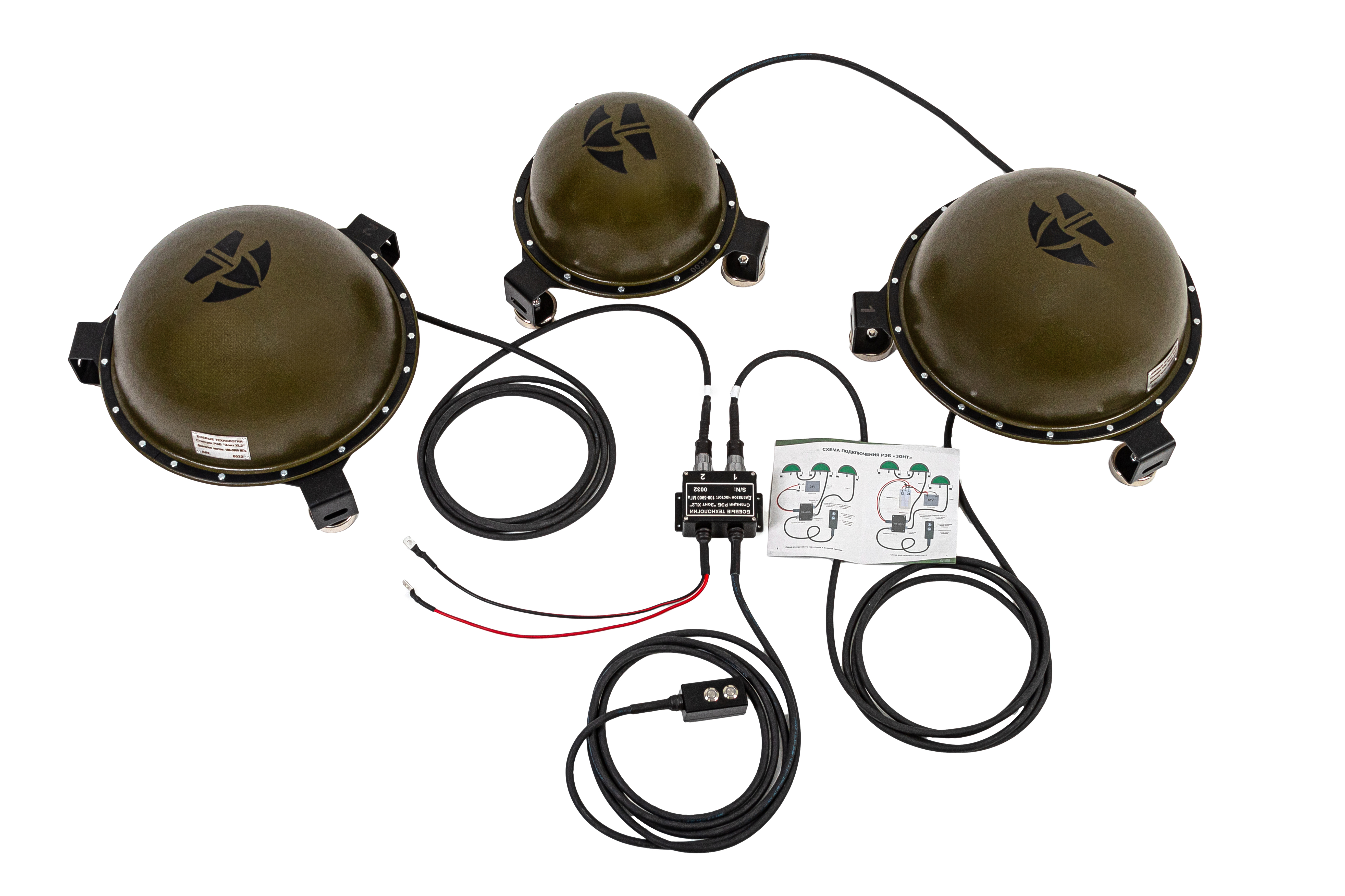

Комплектация:

• Установка РЭБ XL3 350-6100 – 1 шт. (комплект: 3 модуля).

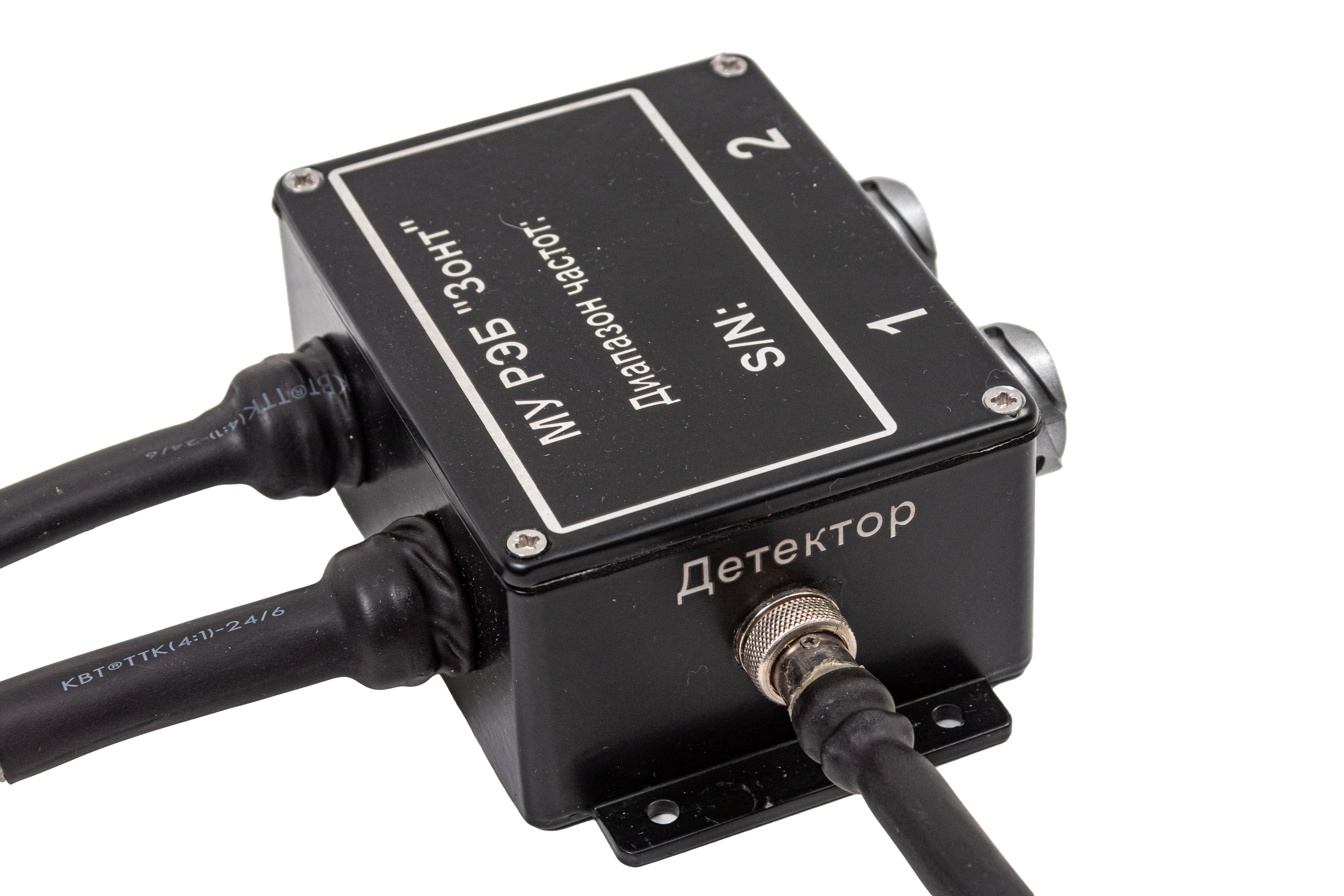

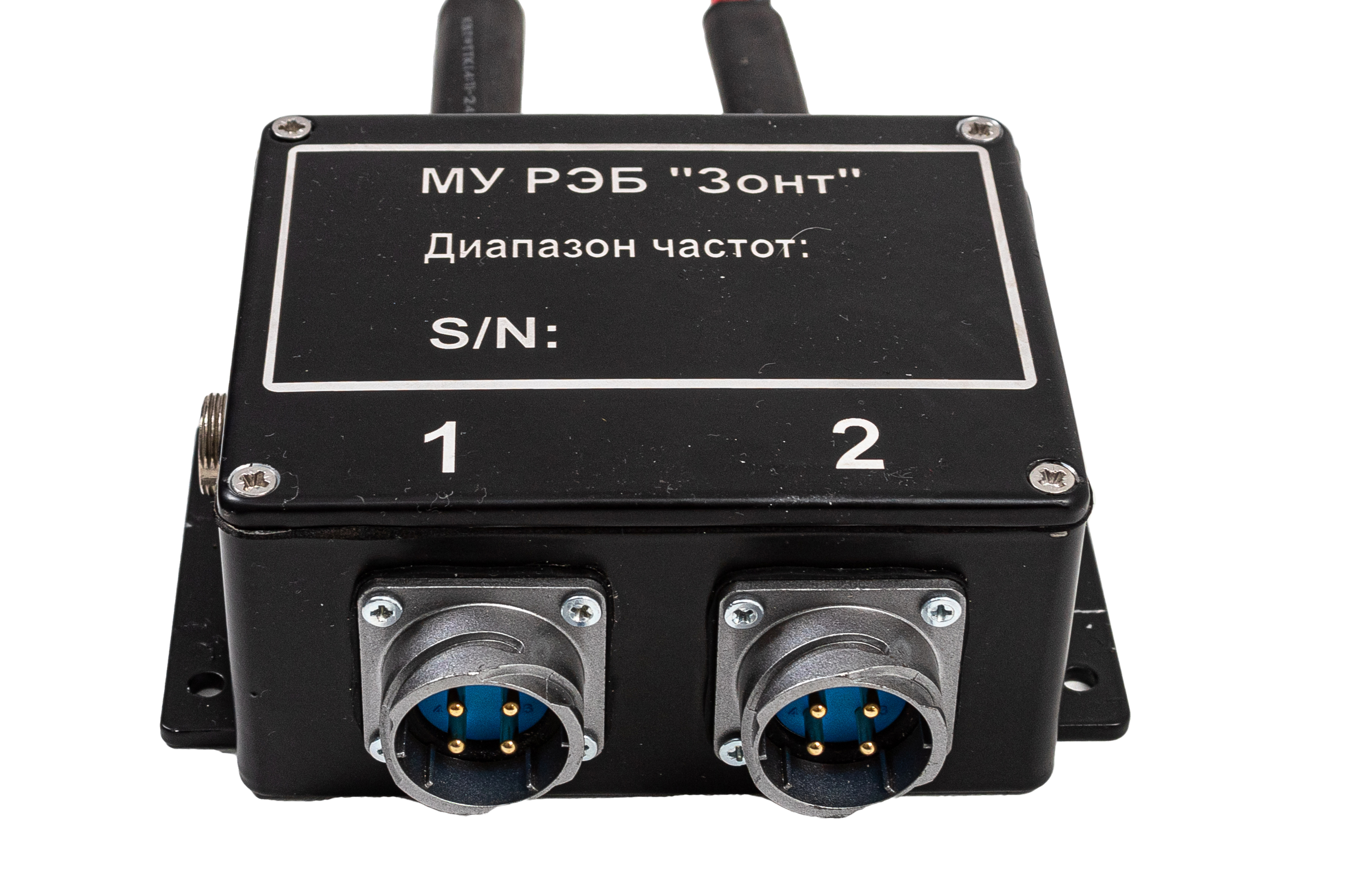

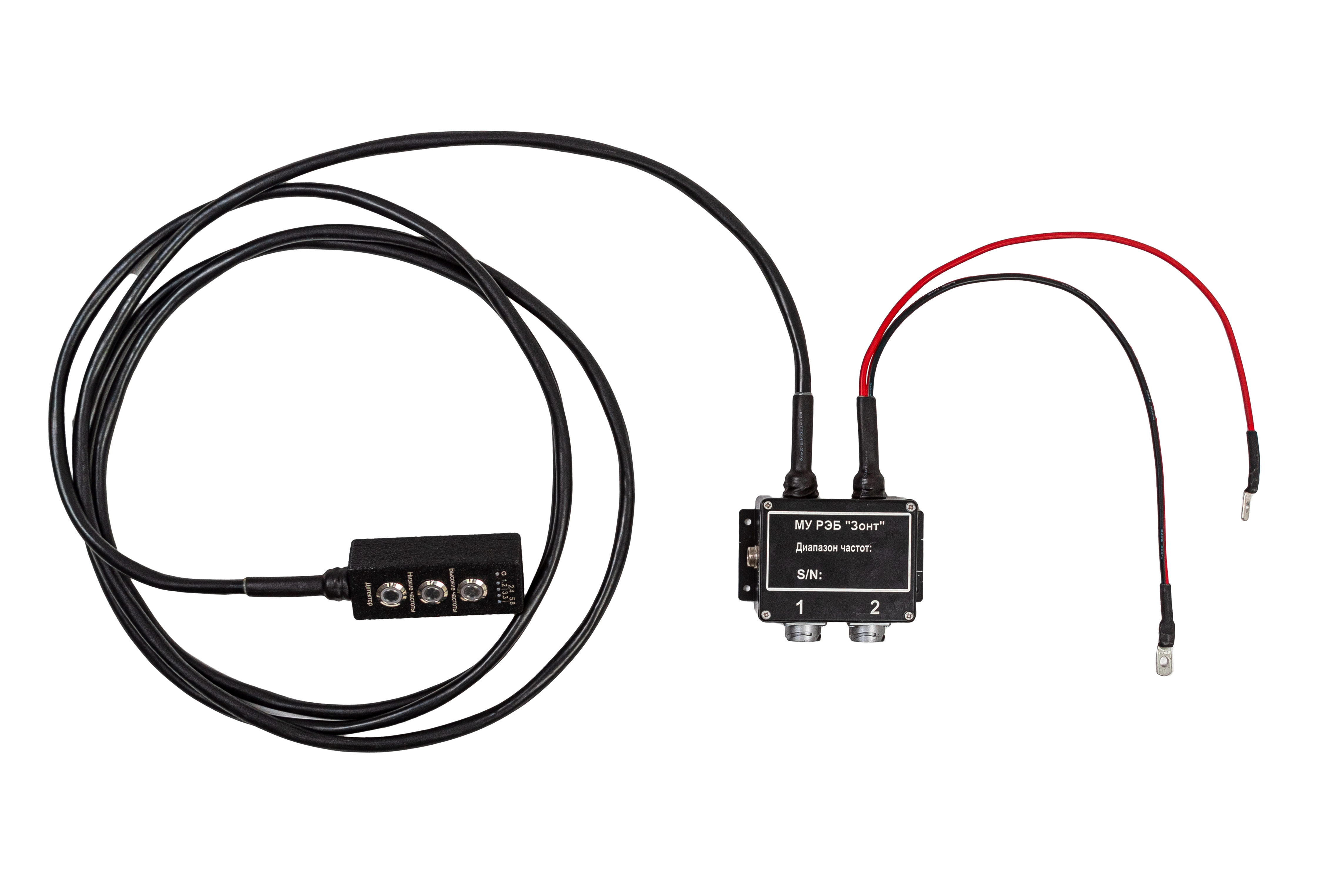

• Кабель питания с пультом управления - 1шт.

• Преобразователь 12/24 V – 1 шт.

• Неодимовые магниты для крепления на технику – 9 шт.

• Паспорт-инструкция устройства – 1 шт.
