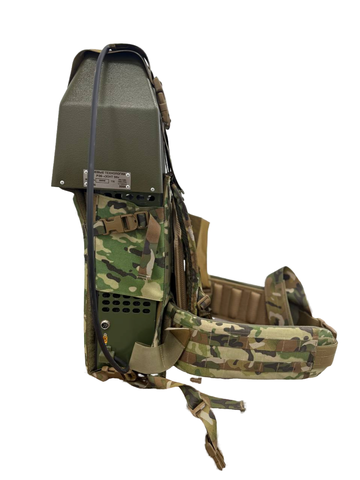

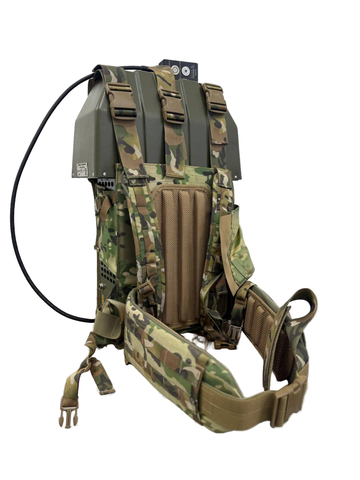

Рюкзак РЭБ ЗОНТ Модель S6 200–5900

Преимущества:

• Эффективное подавление частот от 200 до 5900 MHz.

• Благодаря встроенному АКБ беспрерывное время работы устройства до 30 мин (время работы может быть увеличенным благодаря кратковременному

включению).

• Укомплектовано пассивной и активной системой охлаждения.

• Устройство имеет дополнительную степень защиты благодаря кевларовому чехлу и форме.

• Удобное расположение пульта управления.

Технические характеристики:

Руководство по эксплуатации РЭБ «Зонт»:

1. Зарядить РЭБ «Ранец» при помощи зарядной станции.

2. Настроить лямки чехла и надеть устройство.

3. Закрепить кнопку включения в удобном для Вас месте.

4. Однократное нажатие на кнопку (кнопка имеет функцию фиксации вкл/выкл) включает устройство (что подтверждается световым индикатором), устройство будет беспрерывно функционировать до момента повторного нажатия на кнопку вкл/выкл.

НЕ КЛАСТЬ ПУЛЬТ УПРАВЛЕНИЯ НА КРЫШКУ РЮКЗАКА!

5. Использовать РЭБ «Ранец» в случае обнаружения БПЛА.

Значение световой индикации показывает степень зарядки, встроенной АКБ:

— 29 V батарея заряжена!!

— 22 V батарея разряжена!!

Внимание: При разряде батареи ниже 22V контроллер может перейти в защитный режим. В этом случае необходимо выполнить запуск заряда в ручном режиме.

ШАГИ ДЛЯ ЗАПУСКА РУЧНОГО РЕЖИМА ЗАРЯДА:

• Зажмите кнопку Exit-F и выберите «Power» в меню.

• Установите параметры заряда: Output Voltage: 24.0V/ Max Current: 3.5A

• Запустите процесс зарядки, выбрав «Start».

• Заряжайте батарею до достижения 22V.

Следите за уровнем напряжения во время процесса зарядки.

• Выйдите из ручного режима, используя кнопку-колесо.

• Продолжайте зарядку в обычном режиме.

7. Контроль работоспособности установки:

— Следить за светодиодным индикатором вкл/выкл на кнопке.

— Периодически контролировать работу установки при помощи анализатора спектра радиочастот.

Подключить устройство к зарядной станции при помощи кабеля в комплекте и указать следующие значения (указаны в таблице ниже):

Примечание:

Для проведения проверки работоспособности установки необходимо соблюдать условия, приближенные к реальной эксплуатации, а именно: удаление оператора БПЛА от установки не менее 1500 м и выше.

Комплектация:

• Рюкзак РЭБ: модель S6 200-5900 – 1 шт.

• Кабель питания с пультом управления – 1 шт.

• Паспорт-инструкция устройства – 1 шт.
