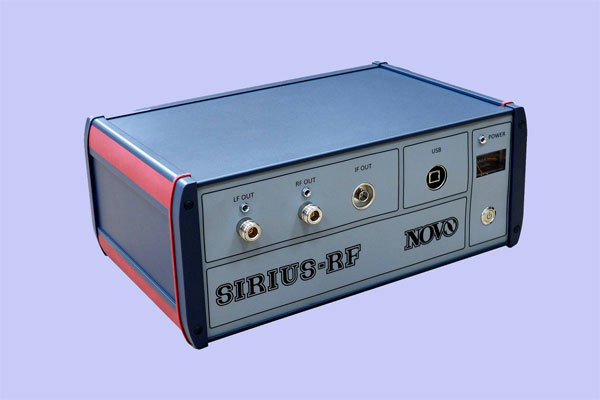

"СИРИУС-РФ"-УСТРОЙСТВО ФОРМИРОВАНИЯ СИГНАЛОВ

Программно-управляемый комплекс формирования и анализа сигналов "СИРИУС-РФ" предназначен для формирования синусоидальных сигналов в широком диапазоне частот, а также для анализа входных сигналов. Комплекс может быть использован как в качестве самостоятельного устройства, так и в составе программно-аппаратных комплексов.
Артикул
1 руб
Минимальный заказ 10'000 рублей

Товар отсутствует

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ ПРИБОРА
  • Формирование и анализ сигналов в широком диапазоне частот.
  • Низкий уровень фазовых шумов выходного сигнала.
  • Высокий уровень мощности выходного сигнала.
  • Высокая чувствительность при анализе сигналов.
  • Возможность формирования разнообразных видов модуляции выходного сигнала.
  • Изменяемая в широких пределах частота модуляции.
  • Малый минимальный шаг перестройки выходной частоты и параметров модуляции.
  • Наличие входа внешней опорной частоты.
  • Наличие встроенного низкочастотного ответвителя-преобразователя.
  • Управление по шине USB.
СОСТАВ КОМПЛЕКТА:
  • Основной блок
  • Комплект широкополосных направленных антенн ("АШН-1", "АШН-2", "АШН-3")
  • Комплект соединительных кабелей
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
РАЗЪЕМ LF OUT
Диапазон частот выходного сигнала, кГц 0.1 - 100000
Минимальный шаг перестройки частоты, Гц, не более 1
Амплитуда выходного сигнала, мВэфф 1 - 1000
Минимальный шаг перестройки амплитуды выходного сигнала, мВ, не более 1
Выходное сопротивление, Ом 50
Вид модуляции выходного сигнала ЧМ / ЧМн / АМ / АМн
Частота модуляции, Гц 100 - 100000
Минимальный шаг перестройки частоты модуляции, Гц, не более 1
Диапазон установки глубины модуляции АМ и АМн, % 1 - 100
Минимальный шаг перестройки глубины модуляции АМ и АМн, %, не более 1
Диапазон установки девиации ЧМ и ЧМн, Гц 100 - 100000
Минимальный шаг перестройки девиации ЧМ и ЧМн, Гц, не более 1
РАЗЪЕМ RF OUT
Диапазон частот выходного сигнала, МГц 4 - 8000
Минимальный шаг перестройки частоты, Гц, не более 1
Диапазон изменения выходной мощности, дБм -20 - 26
Шаг изменения выходной мощности, дБм 1
Спектральная плотность мощности фазовых шумов на частоте 1 ГГц, при отстройке на 10 кГц, дБн/Гц, не более -120
Спектральная плотность мощности фазовых шумов на частоте 1 ГГц, при отстройке на 1 кГц, дБн/Гц, не более -112
Уровень гармонических составляющих, дБ, не более -30
Уровень негармонических составляющих, дБ, не более -50
Неравномерность АЧХ выходного сигнала, дБ, не более 0.2
Выходное сопротивление, Ом 50
Вид модуляции выходного сигнала ЧМ / ЧМн / АМ / АМн
Частота модуляции, Гц 100 - 100000
Минимальный шаг перестройки частоты модуляции, Гц,не более 1
Диапазон установки глубины модуляции АМ, % 1 - 100
Шаг перестройки глубины модуляции АМ, %, не более 1
Диапазон установки девиации ЧМ и ЧМн, Гц 100 - 1000000
Минимальный шаг перестройки девиации ЧМ и ЧМн, Гц 1
РАЗЪЕМ "RF IN"
Диапазон частот входного сигнала, МГц 0.000001 - 4400
Максимальная частота обзора, МГц 4400
Минимальная частота обзора, Гц 10
Ширина полосы анализа, кГц 0.1 - 250 и 5000
Минимальный отображаемый уровень шума, дБм
-без усилителя
-с усилителем

-148
-161
Точность измерения входного уровня, дБ ±1.5
Максимальный безопасный входной уровень, дБ 20
Паразитные составляющие, дБм, не более -80
ОБЩИЕ ХАРАКТЕРИСТИКИ ПРИБОРА
Напряжение питания от сети переменного тока, В 176 - 264
Потребляемая мощность, Вт 30
Габариты основного блока, мм 350 х 270 х 140
Вес основного блока прибора, кг, не более 4.5
