Спасибо за выбор металлодетектора компании Garrett Metal Detectors Ace™ серии. Этот усовершенствованный металлодетектор имеет большую глубину обнаружения цели и все последние технологии, которые используются в профессиональных металлодетекторах компании Garrett Metal Detectors, включая запатентованную технологию Target ID. С этой технологией поиск будет захватывающим и очень полезным (активный отдых). Компания Garrett Metal Detectors в течении 40 лет проводила научные исследования, которые гарантируют, что Ваш металлодетектор покажет хорошие результаты еще и в промышленности.

Металлодетекторы серии Ace™ включают запатентованную технологию дискриминации (определения типа металла). Эта технология используется исключительно в металлодетекторах компании Garrett Metal Detectors и основана на индикации двух шкал, которые позволяют пользователю видеть настройки дискриминации металлодетектора (нижняя шкала) и проводить анализ найденной цели (верхняя шкала). Металлодетекторы Ace™ серии оснащены новой поисковой катушкой 6.5x9” PROformance. Это высококачественная, заполненная эпоксидной смолой поисковая катушка, покрывающая большую площадь при поиске и имеет
большую глубину обнаружения, которая позволяет найти глубоко лежащие объекты. Чтобы использовать металлодетектор Ace 250 или Ace 150 на все 100% внимательно прочитайте эту инструкцию. Мы также рекомендуем Вам прочитать книги от Garrett’s “Treasure Tips” и ” Hunting Hints” для профессионалов, которые помогут вам определить место удачного поиска и сделают Ваш поиск успешным.

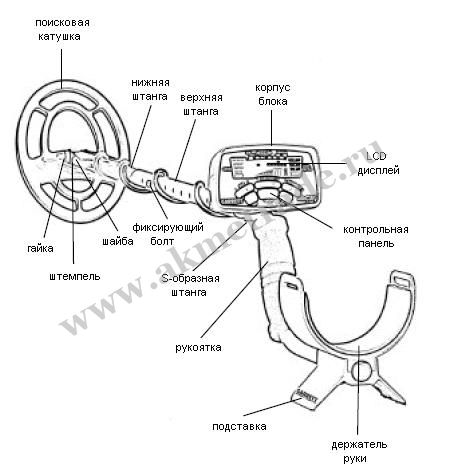

Части металлодетектора Ace 150.

Для сборки металлодетектора Асе 250 не требуется никаких инструментов. 4 батарейки типа АА входят в комплект. Перед сборкой прибора убедитесь, что имеете полную комплектацию, которая включает:

  • Блок управления, закрепленный на S-образной штанге;
  • Верхняя штанга;
  • Нижняя штанга;
  • Фиксирующие гайки – 2 шт.;
  • Резиновые уплотнительные шайбы – 2шт.;
  • Шплинт;
  • Поисковая катушка с кабелем.

При отсутствии какой-либо части, свяжитесь с региональным дилером или продавцом.

Сборка металлодетектора Ace 150.

1. Возьмите резиновые уплотнительные шайбы, удалите бумажные наклейки, вставьте уплотнительные шайбы в специальные пазы на нижней штанге и прижмите с небольшим усилием. После чего совместите штангу и катушку так, что бы совпали крепежные отверстия.

2. Вставьте в крепежные отверстия шплинт и закрепите с двух сторон фиксирующими гайками.

3. Присоедините верхнюю штангу к нижней штанге и затем прикрепите к этой сборке блок управления (расположенный на S-образной штанге) с помощью двух кнопок (направляющих). Вы можете отрегулировать длину штанги по Вашему усмотрению.

4. Аккуратно оберните кабель поисковой катушки по всей длине штанги.

5. Вставьте штекер кабеля в специальное гнездо (отверстие), расположенное на блоке управления и хорошо прижмите (закрепите).

6. Все металлодетекторы Ace поставляются в комплекте с щелочными батареями AA (4 штуки) батареями Ni-MH. Чтобы заменить или вставить батареи нужно открыть верхнюю крышку блока управления


7. Положение держателя руки может быть отрегулировано на Выше усмотрение. Для этого нужно расслабить винт держателя и повернуть держатель в удобное положение. Держатель руки может вращаться на 180°.

Управление металлодетектором Ace 150.

1. Кнопка POWER (ПИТАНИЕ) – чтобы включить (ON) или выключить (OFF) детектор, нажмите на кнопку POWER один раз. Примечание: После выключения детектора подождите 3-5 секунд, прежде чем включить прибор снова.

2. Кнопка SENSITIVITY (ЧУВСТВИТЕЛЬНОСТЬ) – нажимайте на кнопку SENSITIVITY для пошагового переключения между четырьмя (4) уровнями чувствительности, которые последовательно отображаются на жидкокристаллическом экране.
Используйте более высокие уровни чувствительности для поиска очень маленьких или очень глубоко захороненных объектов.
Используйте более низкие уровни чувствительности в местах, где детектор работает неустойчиво вследствие интерференции из-за избыточного количества металлического лома, при работе на сильно минерализованных почвах, морских побережьях или если поблизости есть другие металлодетекторы.

3. Кнопка MODE (РЕЖИМ) – нажмите кнопку MODE, чтобы выбрать один из трех желаемых режимов детекции:

- Режим “любой металлический предмет” (All-Metal) – этот режим предназначен для того, чтобы обнаруживать любые типы металла, его следует использовать, если Вы хотите найти все металлические предметы или если материал, из которого сделаны желаемые объекты, неизвестен.
- Режим “ювелирные изделия” (Jewelry) – данный режим предназначен для поиска драгоценностей, таких, как кольца, браслеты, часы и ожерелья; при этом игнорируется большая часть металлического мусора – например, крышки от бутылок и гвозди.
- Режим “монеты” (Coins) – данный режим предназначен для поиска любых типов монет и позволяет исключить из поиска элементы мусора, такие, как металлический мусор, крышки от бутылок, большую часть металлических ушек от пивных банок и других объектов, с которыми обычно сталкиваются при поиске монет. Бывает невозможно предотвратить обнаружение некоторых изогнутых ушек от пивных банок и кусочков металлических пластинок. Следует ожидать, что будет выкапываться какое-то количество металлолома.

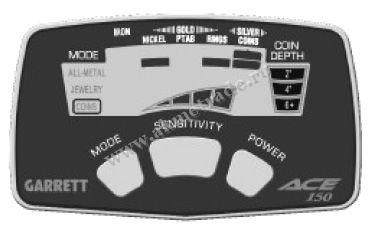

Характеристики металлодетектора ACE 150

Металлодетектор ACE 150 разработан с применением эксклюзивной технологии фирмы Garrett Graphic Target ID (графический идентификатор обнаруженного объекта), что означает вероятное распознавание объекта по горизонтальной шкале, которая считывается слева направо, от металлов с низкой проводимостью (например, железо), до металлов с высокой проводимостью (например, американские монеты).

1. Mode (Режим) – указывает, какой режим обнаружения выбран, при этом на жидкокристаллическом экране подсвечивается соответствующее слово.
2. Target ID Legend (Условные обозначения идентификаторов обнаруженного объекта) – Условные обозначения идентификаторов обнаруженного объекта расположены прямо над жидкокристаллическим экраном и обозначают наиболее часто обнаруживаемые объекты и металлы. Когда объект обнаружен, указатель идентификатора объекта появится под словом, которое, скорее всего, обозначает тип обнаруженного целевого объекта на основе его проводимости.
3. Upper Scale (Верхняя шкала) – Верхняя шкала, на которой при обнаружении объекта загорается указатель идентификатора объекта, состоит из пяти (5) графических сегментов.
4. Target ID Cursor (Указатель идентификатора целевого объекта) – Указатель идентификатора целевого объекта загорается на верхней шкале и указывает на предполагаемый тип обнаруженного целевого объекта.
5. Lower Scale (Нижняя шкала) – Нижняя горизонтальная шкала, или шкала метки дискриминации (Notch Discrimination Scale) указывает эталон дискриминации, в соответствии с которым детектор ACE будет или не будет издавать звуковой сигнал при определении местонахождения объекта. Эта шкала меняется при переключении между режимами обнаружения (Detection Modes).
При определении местонахождения объекта звуковой сигнал не будет издаваться в том случае, если имеется метка (notch) (это те области нижней шкалы, в которых не виден указатель).
6. Coin Depth (Глубина залегания монеты) – Информация о глубине залегания монеты или другого объекта подобного размера будет отображаться на жидкокристаллическом экране. Когда загорается жидкокристаллический экран, указывается глубина в 2, 4 или 6 и более дюймов. Поднимите поисковую катушку над целевым объектом на расстояние 1 дюйма от земли, чтобы получить более точные данные. Примечание: для целевых объектов размером больше монеты отображаемая на экране значение глубины может оказаться меньше реального, в то время как для целевых объектов размером меньше монеты определенная глубина может оказать больше, чем на самом деле.
7. Low Battery Indicator (Индикатор разрядки батарей) – Когда батареи прибора близки к разрядке, включается индикатор разрядки батарей. Для лучшей производительности замените старые батареи на качественные щелочные батареи типа АА. Можно также использовать аккумуляторы NiMH, однако срок их действия до следующей перезарядки короче. В зависимости от типа батареи возможно от 20 до 40 часов работы.
Чтобы получить доступ и заменить батареи, нужно осторожно отодвинуть крышку с рамы пульта управления. Если детектор ACE предполагается хранить более 30 дней, нужно извлечь из него батареи
8. Headphone Jack (Гнездо для подключения наушников) – Спортивные наушники ACE со штекером диаметром 1/4 дюйма можно вставить в гнездо, которое находится на обратной стороне рамы пульта управления.
9. Tone ID (Звуковой идентификатор ) – позволяет издавать различающиеся звуковые сигналы на основании проводимости обнаруженного объекта:
- При обнаружении объектов с высокой проводимостью (например, монеты США) прибор издает одиночный сигнал, напоминающий звонок колокольчика.
- При обнаружении объектов со средней проводимостью (таких, как ювелирные изделия, никелированные или иностранные монеты) издается звуковой сигнал стандартной высоты.
- Объекты с низкой проводимостью (такие, как металлический мусор и гвозди) обозначаются низким звуковым сигналом.


Нахождение и устранение неполадок

Отсутствие энергии

1. Убедитесь, что батареи установлены в правильном положении (+ к +, - к -)
2. Замените старые батареи новыми батареями

Беспорядочные звуки или беспорядочное движение курсора распознавания цели

1. Убедитесь в надежности соединения вашей поисковой катушки, и в том, что кабель катушки сильно закручен вокруг штанги.
2. Убедитесь, что Вы не используете датчик в закрытом помещении, где присутствуют чрезмерные количества металла. И уменьшите Ваши установки чувствительности.
3. Определите, находитесь ли Вы близко к другим включенным металлодетекторам  или другим металлическим объектам, типа линий электроэнергии, проводных заборов, скамей, и т.д. (Важно: Железные цели могут вызвать беспорядочные звуки или беспорядочное движение курсора распознавания цели. Вы можете идентифицировать железные цели в режиме All-Metal mode)

Неустойчивые сигналы Неустойчивые сигналы обычно означают, что Вы нашли глубоко находящуюся цель или предмет, который помещен под трудным углом для вашего металлодетектора, чтобы производить поиск. Увеличьте чувствительность на вашем датчике и просмотре на различные указания, пока сигнал не станет более определенным. В случае многократных целей переключите металлодетектор в режим All-Metal mode или нажмите PINPOINT, чтобы точно определить местонахождение всех целей. (Важно: железные цели могут вызвать неустойчивые сигналы. Вы можете идентифицировать железные цели  в режиме All-Metal mode).
Я не нахожу определенные цели Убедитесь, что Вы используете правильный способ для типа Вашего поиска. Ели Вы ищите монеты, убедитесь, что Вы находитесь в режиме Coins mode. Вы можете также использовать режим All-Metal mode, который обнаруживает все металлические цели, чтобы гарантировать, что желательные цели присутствуют.
Сильные беспорядочные движения курсора распознавания цели Если ваш курсор распознавания цели сильно и беспорядочно бьется, возможно Вы нашли хлам. Однако, курсор распознавания цели может подпрыгнуть, если хорошая цель (типа монеты) не параллельна поисковой катушке (например на краю). Также может подпрыгнуть, если рядом с хорошей целью есть один или несколько элемнтов хлама. Сканируйте различные указания пока ваш курсора распознавания цели не станет более стабильным.
